| 基礎信息： |

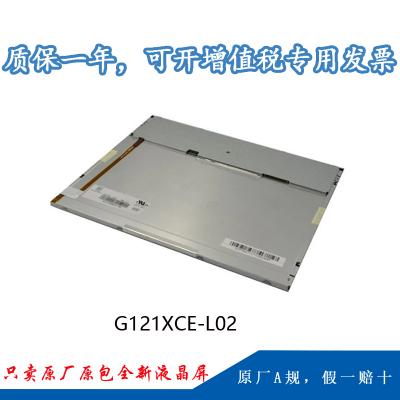

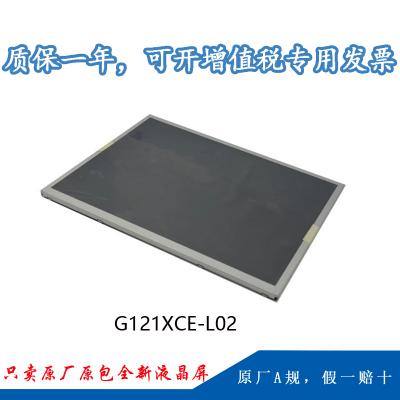

品牌 | 奇美（CHIMEI） | 型號名稱 | G121XCE-L02 |
| 屏幕類型 | a-Si TFT-LCD , 液晶模組 | 其它名稱 | - | |
| 屏幕尺寸 | 12.1寸 | 適用于 | 工業 | |
| 最大額定： | 工作溫度 | -30 ~ 70 °C | 存儲溫度 | -40 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征： | 廣色域，表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，白光LED背光，信號端子正裝，上/下/左/右翻轉顯示 | |||
| 基礎信息： |
亮度 | 500cd/m² (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 最佳角度 | 全視角 | 響應速度 | 13/12 (Typ.)(Tr/Td) ms | |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AAS，常黑顯示，透射式 | |
| 色彩性能： | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 72% NTSC (CIE1931) | 白場變動 | 1.25/1.40 (Typ./Max.)(5 points) |
| 像素特征： |
分辨率 |
1024(RGB)×768 , XGA | 像素配置 | RGB垂直條狀 |
| 點間距(W×H) | 0.080×0.240 mm | 像素間距(W×H) | 0.240×0.240 mm | |
| 物理尺寸： |
顯示尺寸 | 245.76(W)×184.32(H) mm | 外觀尺寸 | 260.5(W)×204(H) mm |
| 可視尺寸 | 249.0(W)×187.5(H) mm | 外觀厚度 | 8.4/8.9 (Typ./Max.) mm | |
| 外觀特征： | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比(W:H) | 4:3 | 外觀樣式 | - | |
| 安裝方式 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它細節 : | 重量 | 490/510g (Typ./Max.) | 表面處理 | 霧面，Hard coating (3H) |
| 刷新頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
| 功率總耗 : | 9.62W (Typ.) |
| 信號電氣： | 輸入電流 | 370/450mA (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
| 功率消耗 | 1.22/1.49W (Typ./Max.) | 信號接口 | LVDS (1 ch, 6/8-bit) | |||
| 接口特征： | 位置 | 背面 | 類型 | 端子 | ||
| 接口詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 慶良 | 076B20-0048RA-G4 | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-160A | |
| 光源特征： |
燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
| 可換性 | - | 燈管形狀 | - | 燈管壽命 | 30K(Min.) (Hours) | |
| 接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
| 接口詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 宏致 | 91208-01001 | 1.0mm | 10pins | 1pcs | ||
| 燈管驅動： | 含LED驅動器 | |||||
| 驅動電氣： | 輸入電壓 | 12.0±1.2V | 輸入電流 | 0.7/0.85A (Typ./Max.) | ||
| 功率消耗 | 8.4/10.2W (Typ./Max.) | |||||
| 包裝箱： | 數量 | 尺寸 (L×W×H) | 重量 |
| 18 pcs / 箱 | 465×362×314 mm | 10.9Kgs (Typ.) |
