2、正常使用下，液晶屏自售出之日起予以保修1年，

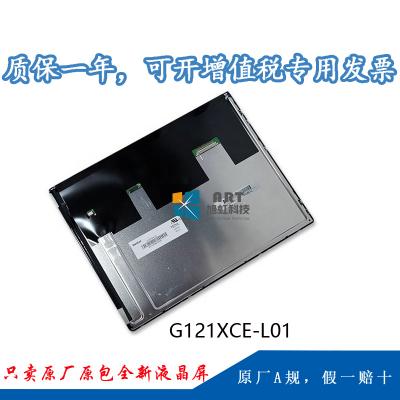

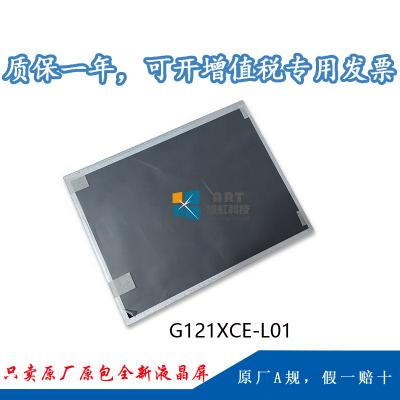

一、奇美12.1寸液晶模組G121XCE-L01 應用特征
|
基本信息 : |
制造商 |
奇美 |
面板型號 |
G121XCE-L01 |
|
面板尺寸 |
12.1” |
面板應用 |
工業 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
-30 ~ 85 °C |
存儲溫度 |
-40 ~ 90 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
- |
|
| 典型特征 : |
廣色域，表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，高亮度，白光LED背光，背光壽命大于5萬小時，信號端子正裝，上/下/左/右翻轉顯示 |
|||
二、奇美12.1寸液晶模組G121XCE-L01 結構詳情
|
像素特征 : |
像素數量 |
1024(RGB)×768 ,XGA |
點間距 |
0.080×0.240(H×V) mm |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.240×0.240 mm (H×V) |
|
|
結構尺寸 : |
顯示區域 |
245.76(H) × 184.32(V)mm |
可視區域 |
249.0(W)×187.5(H) mm |
|
外觀尺寸 |
260.5(W)×204(H) mm |
外觀厚度 |
8.4/8.9 (Typ./Max.) mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
4:3 (H:V) |
外觀形狀 |
-- |
|
|
安裝方式 |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它特征 : |
重量 |
490/510g (Typ./Max.) |
表面處理 |
霧面 ，Hard coating (3H) |
三、奇美12.1寸液晶模組G121XCE-L01光學詳情
|
基本信息 : |
面板亮度 |
600 cd/m²(Typ.) |
對比度 |
1000:1 (Typ.) (透射) |
|
可視角度 |
89/89/89/89(Typ.)(CR≥10) |
光學模式 |
AAS，常黑顯示，透射式 |
|
|
最佳視角 |
全視角 |
反應時間 |
13/12(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
顯示顏色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
72% NTSC (CIE1931) |
亮度變動 |
1.25/1.40 (Typ./Max.)(5 points) |
四、奇美12.1寸液晶模組G121XCE-L01電子詳情
|
工作頻率 : |
60Hz |
|
翻轉掃描 : |
翻轉 (水平/垂直) |
|
功率總耗 |
12.02W（Typ.） |
五、奇美12.1寸液晶模組G121XCE-L01背光詳情
|
背光特征 : |
燈管類型 |
WLED |
燈管壽命 |
50K(Typ.) (Hours) |
||||
|
數量 |
- |
位置 |
側入式光源 |
|||||
|
WLED驅動電氣 : |
電壓輸入 |
12.0±1.2V |
電流輸入 |
0.9/1.07A (Typ./Max.) |
||||
|
功率消耗 |
10.8/12.8W (Typ./Max.) |
|||||||
|
接口特征 : |
類型 |
端子 |
燈管驅動 |
含LED驅動器 |
||||
|
接口詳情 |
數量 |
腳數 |
腳間距 |
|||||
|
1pcs |
10pins |
1.0mm |
||||||
六、奇美12.1寸液晶模組G121XCE-L01信號詳情
|
信號系統 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
370/450mA (Typ./Max.) |
|||
|
功率消耗 |
1.22/1.49W (Typ./Max.) |
|||||
|
接口特征 : |
類型 |
端子 |
||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
慶良 |
076B20-0048RA-G4 |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C8B-160A |
|
七、奇美12.1寸液晶模組G121XCE-L01包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
18 pcs / 箱 |
10.9Kgs (Typ.) |
465×362×314 mm |
