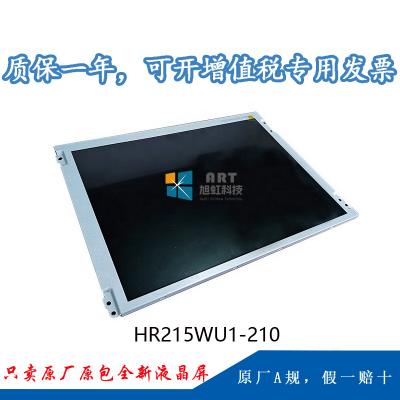

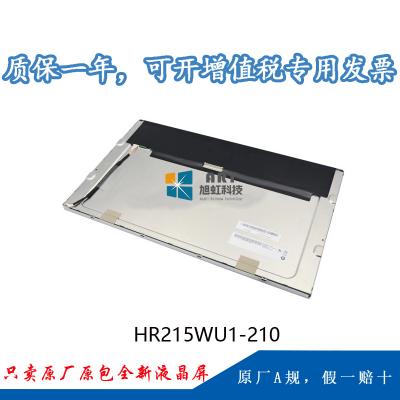

一 、京東方21.5寸工業液晶模組HR215WU1-210應用詳情
|
基礎信息： |
制造商 |
京東方（BOE） |
型號 |
HR215WU1-210 |
|
類型 |
a-Si TFT-LCD , 液晶模組 |
應用產品 |
電腦顯示器 |
|
|
屏幕尺寸 |
21.5” |
|||
|
應用環境： |
工作溫度 |
0 ~ 50 °C |
存儲溫度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典型特征： |
廣色域，表面霧面，廣視角，風景模式，白光LED背光，寬屏，信號端子正裝 |
|||
二 、京東方21.5寸工業液晶模組HR215WU1-210結構詳情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
點間距 |
0.08275×0.24825 mm (H×V) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.24825×0.24825 mm (H×V) |
|
|
結構尺寸： |
顯示區域 |
476.64×268.11 mm(H*V) |
開口區域 |
479.8×271.3 mm(H*V) |
|
外觀尺寸 |
495.6×292.2 mm(H×V) |
外觀厚度 |
8.2/11.3 (Typ./Max.) mm |
|
|
外觀特征 ： |
物理性質 |
平面矩形 |
外觀樣式 |
- |
|
寬高比 |
16:9 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他參數： |
重量 |
1.93Kgs (Typ.) |
表面處理 |
霧面，Hard coating (3H) |
三、京東方21.5寸工業液晶模組HR215WU1-210光學詳情
|
基礎信息： |
顯示亮度 |
250 cd/m² (Typ.) |
對比度 |
1000:1 (Typ.) (透射) |
|
可視角度 |
89/89/89/89 (Typ.)(CR≥10) |
顯示模式 |
FFS，常黑顯示，透射式 |
|
|
推薦視角 |
全視角 |
響應時間 |
14 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐標 |
Wx:0.313; Wy:0.329 |
支持顏色 |
16.7M (6-bit+Hi-FRC) |
|
色域 |
sRGB |
亮度均勻性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、京東方21.5寸工業液晶模組HR215WU1-210電子詳情
|
幀頻率 : |
75Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
12.5/14.3W (Typ./Max.) |
五、京東方21.5寸工業液晶模組HR215WU1-210信號詳情
|
信號電氣： |
輸入電流 |
0.6/0.9A (Typ./Max.) |
輸入電壓 |
5.0V (Typ.) |
||
|
功率消耗 |
3.0/4.5W (Typ./Max.) |
信號接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
宇宙 |
IS100-L30O-C23 |
1.0mm |
30pins |
1pcs |
LVDS-30P2C8B-160A |
|
六、京東方21.5寸工業液晶模組HR215WU1-210發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
17S4P |
位置 |
側入式光源（底部） |
||||
|
可換性 |
- |
燈管形狀 |
4串 |
燈管壽命 |
30K(Typ.) (Hours) |
|||||
|
燈管電氣： |
電壓輸入 |
51.0V (Typ.) |
電流輸入 |
60mA (Typ.) |
||||||
|
功耗 |
9.5/9.8W (Typ./Max.) |
|||||||||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||||||
|
燈管驅動： |
無 |
|||||||||
|
接口詳情： |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
||||
|
瀚荃利 |
CI1406M1HRL-NH |
1.0mm |
6pins |
1pcs |
BLE-6PINS-CCAACC |
|||||
七、京東方21.5寸工業液晶模組HR215WU1-210包裝詳情
|
包裝箱： |
數量 |
尺寸 (L×W×H) |
重量 |
|
7pcs / 箱 |
565×240×370 mm |
16 Kgs |
