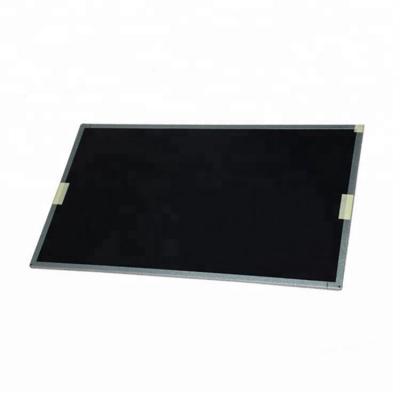

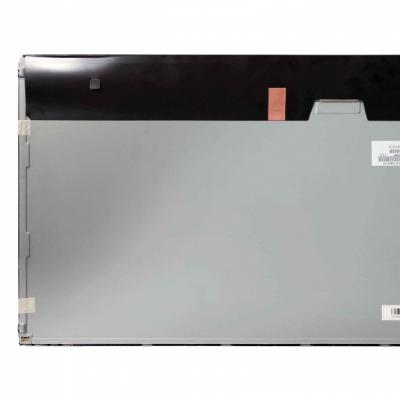

一、京東方液晶模組GV215FHM-N10 應用詳情
|
基礎信息 :
|
品牌 |
京東方（BOE） |
型號名稱 |
GV215FHM-N10 |
|
屏幕類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
屏幕尺寸 |
21.5吋 |
適用于 |
工業，數字標牌 |
|
|
最大額定 : |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 80 °C |
|
RoHS |
RoHS |
|||
|
典型特征 : |
風景模式/肖像模式，白光LED背光，表面霧面 |
|||
二、京東方液晶模組GV215FHM-N10 光學詳情
|
基礎信息 : |
亮度(cd/m²) |
350 (Typ.) |
對比度 |
1000:1 (Typ.) (透射) |
|
最佳角度 |
全視角 |
響應速度 |
14 (Typ.)(G to G) ms |
|
|
可視角度 |
89/89/89/89 (Typ.)(CR≥10) |
光學模式 |
ADS，常黑顯示，透射式 |
|
|
色彩性能 :
|
色度 |
Wx:0.313; Wy:0.329 |
顏色數量 |
16.7M (6-bit + Hi-FRC) |
|
色溫 |
6485K |
白場變動 |
1.25/1.33 (Typ./Max.)(9 points) |
三、京東方液晶模組GV215FHM-N10 結構詳情
|
像素特征 : |
分辨率 |
1920(RGB)×1080, FHD |
像素配置 |
RGB垂直條狀 |
|
點間距(W×H) |
0.08275×0.24825 mm |
像素間距(W×H) |
0.24825×0.24825 mm [102PPI] |
|
|
物理尺寸 : |
顯示尺寸 |
476.64(W)×268.11(H) mm |
外觀尺寸 |
485.6(W)×292.2(H) mm |
|
可視尺寸 |
- |
外觀厚度 |
10.7 (Typ.) mm |
|
|
外觀特征 : |
物理形狀 |
平面矩形 |
風景肖像 |
風景 / 肖像模式 |
|
寬高比(W:H) |
16:9 |
外觀樣式 |
- |
|
|
安裝方式 : |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它細節 : |
重量 |
1.93Kgs (Typ.) |
表面處理 |
霧面 (Haze 25%)，Hard coating (3H) |
四、京東方液晶模組GV215FHM-N10 電子詳情
|
刷新頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
21.86/25.6W (Typ./Max.) |
五、京東方液晶模組GV215FHM-N10 信號詳情
|
信號電氣 : |
輸入電流 |
0.7/1.2A (Typ./Max.) |
輸入電壓 |
5.0V (Typ.) |
||
|
功率消耗 |
3.5/5.4W (Typ./Max.) |
信號接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征 : |
位置 |
- |
類型 |
端子 |
||
|
信號詳情 : |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
宇宙 |
IS100-L30O-C23 |
1.0 mm |
30 pins |
1 pcs |
||
六、京東方液晶模組GV215FHM-N10 發光詳情
|
燈管特征 : |
燈管類型 |
WLED |
數量 |
- |
位置 |
側入式光源 |
|
可換性 |
- |
燈管形狀 |
- |
燈管壽命 |
30K (Min.) 小時 |
|
|
燈管電氣 : |
輸入電壓 |
51/56.1V (Typ./Max.) |
輸入電流 |
90mA (Typ.) |
||
|
功率消耗 |
18.36/20.2W (Typ./Max.) |
|||||
|
接口特征 : |
位置 |
- |
類型 |
端子 |
||
|
信號詳情 : |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
恩得利 |
3707K-Q06N-08X |
1.0 mm |
6 pins |
1 pcs |
BLE-6PINS-CCAACC |
|
|
燈管驅動 : |
無 |
|||||
七、京東方液晶模組GV215FHM-N10 包裝詳情
|
包裝箱 : |
數量 |
尺寸 (L×W×H) |
重量 |
|
12 pcs / 箱 |
554×324×390 mm |
25.4 Kgs |
