1、我公司G213QAN01.0 為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

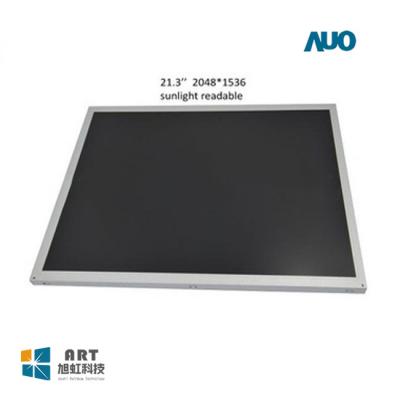

一、友達21.3寸全視角高亮液晶模組G213QAN01.0應用詳情
|
基本信息： |
制造商 |
友達（AUO） |
型號 |
G213QAN01.0 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
工業，醫療影像,戶外高亮 |
|
|
對角尺寸 |
21.3” |
|||
|
應用環境： |
工作溫度 |
0 ~ 60 °C |
存儲溫度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
耐振動性 |
||
|
典型特征： |
廣色域，表面霧面，10位灰階，高亮度，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時，信號端子正裝 |
|||
二、友達21.3寸全視角高亮液晶模組G213QAN01.0結構詳情
|
像素特征： |
解析度 |
2048(RGB)×1536 , QXGA |
點間距 |
0.0705×0.2115 mm (H×V) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.2115×0.2115 mm (H×V) |
|
|
結構尺寸： |
顯示區域 |
433.152×324.864 mm (H×V) |
開口區域 |
438.2×330.0 mm (H×V) |
|
外觀尺寸 |
457×350 mm (H×V) |
外觀厚度 |
11.0 (Max.) mm |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
22.3±0.5 mm |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它參數： |
重量 |
3.20Kgs (Typ.) |
表面處理 |
霧面 |
三、友達21.3寸全視角高亮液晶模組G213QAN01.0光學詳情
|
基本信息： |
顯示亮度 |
800 cd/m² (Typ.) |
對比度 |
1400:1 (Typ.) (透射) |
|
可視角度 |
89/89/89/89(Typ.)(CR≥10) |
顯示模式 |
AHVA，常黑顯示，透射式 |
|
|
最佳視角 |
全視角 |
響應時間 |
13/12 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐標 |
X:0.299; Y:0.315 |
支持顏色 |
1.07B (10-bit) |
|
色域 |
74% NTSC (CIE1931) |
亮度均勻性 |
1.25 (Max.)(9 points) |
|
|
顯示性能： |
室外可視 |
是 |
四、友達21.3寸全視角高亮液晶模組G213QAN01.0電子詳情
|
翻轉掃描 : |
No |
|
刷新頻率： |
60Hz |
五、友達21.3寸全視角高亮液晶模組G213QAN01.0光源詳情
| 光源特征： | 光源類型 | WLED | 光源形狀 | - | 位置 | 側入式光源 |
| 數量 | - | 是否可換 | - | 燈管壽命 | 50K(Typ.)（Hours） | |
| 驅動電氣： | 電壓輸入 | 24.0±1.5V | 電流輸入 | 1.9/2.1A (Typ./Max.) | ||
| 功耗 | 45.6/50.4W (Typ./Max.) | |||||
| 接口特征： | 類型 | 端子 | ||||
| 燈管驅動： | 含LED驅動器 | |||||
六、友達21.3寸全視角高亮液晶模組G213QAN01.0信號詳情
|
信號系統 : |
LVDS (4 ch, 8-bit) |
信號邏輯電壓 |
- |
|||
|
信號電氣： |
電壓輸入 |
12.0V(Typ.) |
電流輸入 |
0.7/0.9A (Typ./Max.) |
||
|
功耗 |
8.4/10.8W (Typ./Max.) |
|||||
|
接口特征： |
類型 |
端子 |
位置 |
背面 |
||
|
端子詳情： |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
廣瀨電機 |
FX15S-41S-0.5SH |
0.5 mm |
41pins |
2 pcs |
||
七、友達21.3寸全視角高亮液晶模組G213QAN01.0包裝詳情
|
包裝箱 : |
數量 |
重量 |
尺寸 (L×W×H) |
|
7pcs / 箱 |
- |
550×264×432 mm |
