1、我公司G140XTN01.0為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

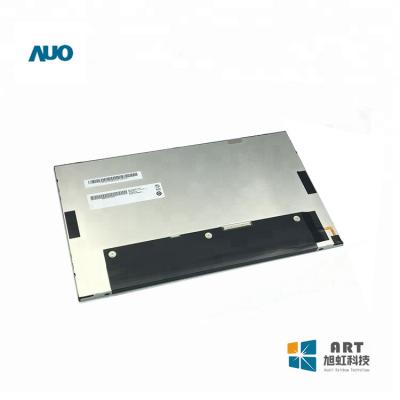

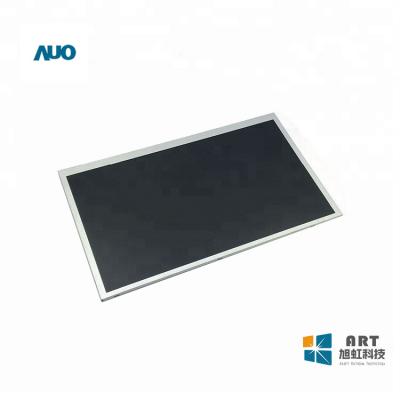

一、友達14寸工業液晶模組G140XTN01.0應用特征
|
基本信息： |
品牌 |
型號 |
屏幕類型 |
其它名稱 |
|
友達 |
G140XTN01.0 |
a-Si TFT-LCD , 液晶模組 |
- |
|
|
最大額定： |
RoHS |
工作溫度 |
存儲溫度 |
抗振能力 |
|
RoHS |
0 ~ 50 °C |
-20 ~ 60 °C |
1.5G (14.7 m/s²) |
|
|
適用于： |
工業 |
|||
|
典型特征： |
表面霧面，風景模式，白光LED背光，寬屏，信號端子倒裝 |
|||
二、友達14寸工業液晶模組G140XTN01.0結構特征
|
屏幕尺寸： |
14.0吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
點間距(mm) |
像素間距(mm) |
|
1366(RGB)×768 , WXGA |
RGB垂直條狀 |
0.0755×0.2265 mm (H×V) |
0.2265×0.2265 mm (H×V) |
|
|
結構尺寸： |
顯示尺寸(H×V) |
可視尺寸(H×V) |
外觀尺寸(H×V) |
外觀厚度(mm) |
|
309.399×173.952 mm (H×V) |
- |
320.4×205.1 mm (H×V) |
2.8/3.0 (Typ./Max.) mm |
|
|
外觀特征： |
物理形狀 |
寬高比 |
風景肖像 |
外觀樣式 |
|
平面矩形 |
16:9(H:V) |
風景模式 |
薄屏 (PCBA平直, 厚度≤3.2mm) |
|
|
安裝孔位： |
Face mounting holes (8 pcs) on up, down slugs |
|||
|
其他參數： |
重量 |
表面處理 |
||
|
270g (Max.) |
霧面，Hard coating (3H) |
|||
三、友達14寸工業液晶模組G140XTN01.0光學特征
|
基本信息： |
亮度(cd/m²) |
光學模式 |
對比度 |
|
220 cd/m² (Typ.) |
TN，常白顯示，透射式 |
400:1 (Typ.) (透射) |
|
|
可視角度(L/R/U/D) |
最佳視角 |
響應速度 |
|
|
45/45/15/35 (Typ.)(CR≥10) |
6 o'clock |
8 (Typ.)(Tr+Td) ms |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
顏色數量 |
亮度均勻性 |
|
45% NTSC (CIE1931) |
262K (6-bit) |
1.25/1.60 (Max.)(5/13 points) |
|
四、友達14寸工業液晶模組G140XTN01.0電子特征
|
刷新頻率： |
60Hz |
|
翻轉掃描： |
No |
五、友達14寸工業液晶模組G140XTN01.0信號詳情
|
信號電氣： |
輸入電流 |
333/364mA (Typ./Max.) |
輸入電壓 |
3.3V (Typ.) |
||
|
功率消耗 |
1.2/1.5W (Typ./Max.) |
信號接口 |
eDP (1 Lane) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
I-PEX |
20455-030E-02 |
0.5 mm |
30pins |
1 pcs |
EDP-30P1L-020A |
|
六、友達14寸工業液晶模組G140XTN01.0發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
- |
位置 |
側入式光源 |
|
可換性 |
- |
燈管形狀 |
- |
燈管壽命 |
10K(Min.) (Hours) |
|
|
WLED電氣 : |
輸入電壓 |
輸入電流 |
功率消耗 |
|||
|
6.0/12.8/21.0V (Min./Typ./Max.) |
- |
2.2W (Max.) |
||||
|
接口特征： |
位置 |
側入式光源 |
類型 |
包含在屏信號接口中 |
||
|
燈管驅動 |
含LED驅動器 |
|||||
七、友達14寸工業液晶模組G140XTN01.0包裝特征
|
包裝箱： |
數量 |
重量 |
尺寸 |
|
40 pcs / box |
14.0 Kgs |
407×377×309 mm |
