| 基本信息 : | 制造商 | 型號 | 類型 | |

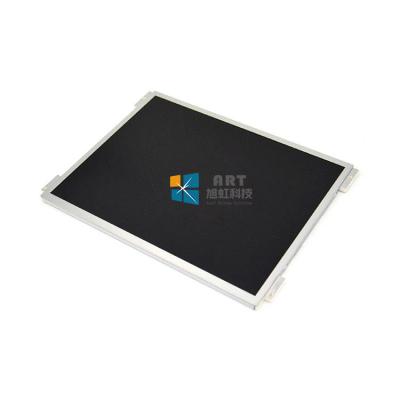

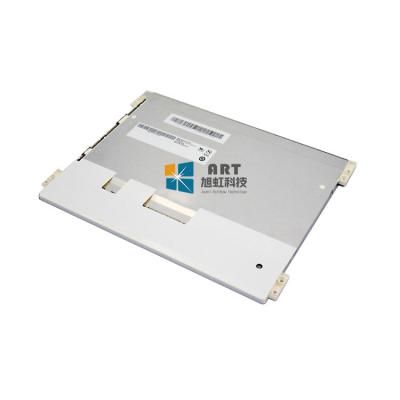

| 友達（AUO） | G104STN01.3 | a-Si TFT-LCD , 液晶模組 | ||
| 應用環境 : | RoHS | 耐振動性 | 工作溫度 | 存儲溫度 |
| RoHS | 1.5G (14.7 m/s²) | -30 ~ 80 °C | -30 ~ 80 °C | |
| 應用產品 : | 工業 | |||
| 典型特征： | 寬溫，白光LED背光，壽命大于10萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面 | |||
| 像素特征 : | 像素數量 | 800(RGB)×600, SVGA | 點間距 | 0.088×0.264 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.264×0.264 mm (H×V) [96PPI] | |
| 結構尺寸： | 顯示區域 | 211.2×158.4 mm (H×V) | 可視區域 | - |
| 外觀尺寸 | 227.3×177.5 mm (H×V) | 外觀厚度 | 6.4/9.3 (Typ./Max.) mm | |
| 外觀特征： | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3 (H:V) | 外觀樣式 | - | |
| 安裝孔位： | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征： | 重量 | - | 表面處理 | 霧面，Hard coating (3H) |
| 基本信息 : | 面板亮度 | 450 cd/m² (Typ.) | 對比度 | 700:1 (Typ.) (透射) |
| 可視角度 | 80/80/60/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 最佳視角 | - | 反應時間 | 10/5 (Typ.)(Tr/Td) ms | |
| 色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色溫 | 6638K | 亮度變動 | 1.33/1.54 (Typ./Max.)(5 points) | |
| 1931色域 : | NTSC比值 | 53% | sRGB覆蓋率 | 73% |
| Adobe RGB覆蓋率 | 55% | DCI-P3覆蓋率 | 55% | |
| Rec.2020覆蓋率 | 39% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (180°) |
| 功率消耗 : | 3.9W (Typ.) |
| 背光特征 : | 燈管類型 | WLED | 燈管形狀 | - | 燈管壽命 | 100K(Min.) (Hours) |
| 是否可換 | - | 數量 | - | 位置 | 側入式光源 | |
| 接口特征： | 類型 | 端子 | 位置 | - | ||
| 燈管驅動 | 含LED驅動器 | |||||
| 接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 航空電子 | FI-S6P-HFE | 1.25 mm | 6 pins | 1pcs | ||
| 驅動電氣 : | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | 0.2A (Typ.) | ||
| 功耗 | 2.4W (Typ.) | |||||
| 信號系統 : | LVDS (1 ch, 6/8-bit) | 信號邏輯電壓 | - | |||
| 信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 320mA (Typ.) | ||
| 功耗 | 1.5W (Max.) | |||||
| 接口特征： | 類型 | 端子 | 位置 | - | ||
| 端子詳情: | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 航空電子 | FI-SEB20P-HFE | 1.25 mm | 20pins | 1pcs | ||
| 包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
| 20 pcs / 箱 | 8.48 Kgs | 450×275×320 mm |
