2、正常使用下，液晶屏自售出之日起予以保修1年，

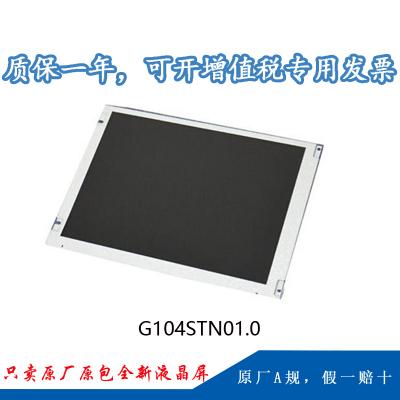

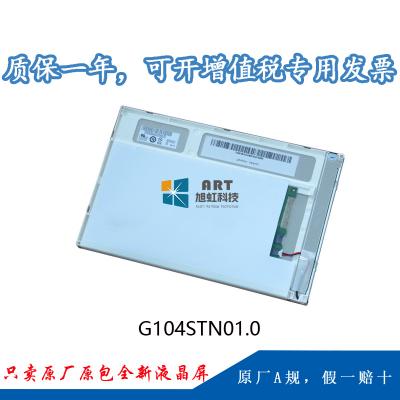

一、友達10.4寸液晶模組G104STN01.0基本參數
|
品牌 |
友達 (AUO) |
型號名稱 |
G104STN01.0 |
|
屏幕尺寸 |
10.4 inch |
屏幕類型 |
a-Si TFT-LCD , 液晶模組 |
|
分辨率 |
800(RGB)×600 [SVGA] |
像素配置 |
RGB垂直條狀 |
|
顯示尺寸 |
211.2(H)×158.4(V) mm |
外觀尺寸 |
243(H)×184(V) ×7(D) mm |
|
可視尺寸 |
214.8(H)×162.7(V) mm |
表面處理 |
霧面，Hard coating (3H) |
|
亮度 |
400 cd/m² (Typ.) |
對 比 度 |
700:1 (Typ.) (透射) |
|
最佳角度 |
光學模式 |
TN，常白顯示，透射式 |
|
|
可視角度 |
80/80/60/70 (Typ.)(CR≥10) |
響應速度 |
10/5 (Typ.)(Tr/Td) ms |
|
顏色數量 |
262K/16.2M , 50% (CIE1931) |
背光類型 |
WLED [7S2P] , 70K hours , 含LED驅動器 |
|
屏幕重量 |
262K/16.2M , 50% (CIE1931) |
適用于 |
工業 |
|
刷新頻率 |
60Hz |
觸摸功能 |
無觸摸 |
|
信號系統 |
20 pins LVDS (1 ch, 6/8-bit) , 端子 |
功耗 |
2.88W (Typ.) |
|
供應電壓 |
3.3V (Typ.) |
溫度范圍 |
工作溫度: -30 ~ 80 °C ; 存儲溫度: -30 ~ 80 °C |
二、友達10.4寸液晶模組G104STN01.0信號詳情
|
接口類型 |
LVDS (1 ch, 6/8-bit) |
信號邏輯電壓 |
||
|
信號電氣： |
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
320mA (Typ.) |
|
FPC詳情 : |
腳間距 |
1.0 mm |
數量 |
1 pcs |
|
腳數 |
20 pins |
信號電氣功耗 |
1.5W (Max.) |
|
三、友達10.4寸液晶模組G104STN01.0背光詳情
|
背光類型: |
WLED |
是否可換 |
Replaceable |
|
背光數量: |
7S2P |
燈管形狀 |
2串 |
|
背光壽命: |
70K(Typ.) (Hours) |
位置 |
側入式光源(底部) |
|
電壓輸入: |
12.0V (Typ.) |
電流輸入 |
0.32A (Typ.) |
|
背光功耗: |
2.88W (Typ.) |
類型 |
2.88W (Typ.) |
|
接口位置: |
背光驅動 |
含LED驅動器 |
四、友達10.4寸液晶模組G104STN01.0包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
20 pcs / 箱 |
11.5 Kgs |
477×290×360 mm |
