XH-P12R-E7L是一款高性能工業平板電腦，采用14納米技術的超低功耗、64位多核處理器，全面支持最新Intel®第六代/第七代酷睿i7/i5/i3面級多核處理器，搭配Q170工業級芯片組，支持雙通道DDR4筆記本內存，單根最大支持16GB。可以提供強大的運算性能和極佳的圖像處理能力，非常適合圖像、視覺檢測、尺寸測量、工業自動化、安防以及高分辨率醫療圖像等對圖像和運算能力有特殊要求的應用。
采用可靠的無風扇設計,耐用的無電纜、工業流線型箱體設計，采用超大面積鋁鰭片和3根銅管導熱被動散熱設計,完美解決高性能CPU發熱功耗問題，提供更高效率的散熱方案，使其能適應苛刻工業現場應用環境。擁有豐富的IO接口和擴展功能接口，標配6個USB 3.0接口，2個Intel千兆網絡接口，4個DB9串口，1個4K分辨率高清DP輸出接口和1個DVI、支持同步/異步三顯，滿足多行業、多顯示、多應用場景工業現場應用。
堅固美觀的全模具壓鑄成型面板，配合高溫五線電阻觸摸屏，高亮寬溫LED背光液晶屏，符合IP65防護等級。多種安裝方式，適用于機器視覺、機器人、檢測等高性能多通訊要求的應用場合。
電源模塊可選，標配12V~19V寬壓，搭配19V 6.32A適配器;支持9V~36V寬壓模塊可選，整機最大功耗100W。
XH-P12R-E7L集可靠的設計、強大的圖像處理能力和高性能的計算能力于一身，是您現場自動化控制平臺最佳選擇。
12.1寸電阻工業平板電腦XH-P12R-E7產品參數
| 系統參數 | ||
| 處理器 | CPU | Intel? 6/7 thCore? i3/i5/i7 桌面級LGA1151 CPU,TDP=35W(無風扇被動散熱) |
| 芯片組 | Intel? Q170Chipset | |
| BIOS | AMI SPI 64Mb，支持高級電源管理ACPI,CPU溫度，系統電壓實時監控 | |
| 內存 | 容量 | 單根最大支持16G,雙通道支持，可擴展至32GB |
| 存儲 | 接口 | 1*2.5”HDD，支持5~9.5mm，支持播放 1*2.5”HDD，支持5~9.5mm，內置 1*M.2SATA3.0(22*42mm)，內置 |
| 顯示 | 芯片組 | CPU集成Intel? HD graphics,支持DIRECTX12 |
| 輸出 | 1*VGA(最大支持分辨率支持：2048*1536) 1*DVI-D(最大支持分辨率支持：1920*1200，@30Hz) 1*DP(最大支持分辨率支持：4096*2304*24bpp，@60Hz) |
|
| 網絡 | 芯片 | 2*Intel? EthernetConnection；LANI:1210-AT,LAN2：1219-LM,支持WOL |
| WIFI & 3G/4G |
1*Mini-PCIE(半高/全高，支持802.11b/g/n，3G/4G,選配) 1*SIM卡槽 |
|
| 音頻 | 芯片 接口 |
Realtek ALC66ZVD 1*Mic-in+1*Audio-out |
| I/O接口 | USB 串口 |
6*USB3.0+USB2.0 4*DB9RS232(COM1/COM2支持 RS485/RS422，BIOS控制) |
| 擴展接口 | 前面板信號 | 1*6pin航空頭前面板控制信號（開機、重啟、狀態LED，Φ=12mm，選配） |
| 加密狗支架 | 1*內置USB2.0(選配) | |
| GPIO | 8*GPIO(4進4出，DI低電平有效，DO高電平，DI/DO BIOS可配置，選配)或 8*GPIO(4進4出，光電隔離，5V~40V寬壓輸入，OMRON繼電器輸出，DB25，選配 |
|
| PCle | 1*MXM3.0(支持4個GigE擴展) | |
| 電源 | 電源類型 | DC |
| 接口 | 1*4pin5.08鳳凰端子，帶鎖孔 | |
| 輸入電壓 | 18V~36V寬壓輸入，整機功耗最大支持到240W | |
| LED/按鈕 | 開機 | 1*開機按鈕（含狀態LED） |
| 重復位/重啟 | 1*復位/重啟按鈕（關機情況下，長按>=3秒，清CMOS,開機情況下，短按0.2~1s重啟） | |
| 看門狗 | 輸出/間隔 | 中斷、系統重啟/255 級定時間隔 |
| 操作系統 | 版本 | 6thCore？：Window7/8.1/10 32位/64位，Linux 7thCore？：Window7/8.1/10 64位Linux |
| RAID支持 | 模式 | 0,1 |
| 液晶顯示屏參數 | |||
| 顯示屏 | 12.1”(XGA)a-Si TFT-LCD | 背光MTBF | 30.000小時 |
| 分辨率 | 800(H)*600(V),1024(H)*768(V) | 亮度 | 350cd/m2 |
| 最大色位 | 16.7M(6-bit/8-bit) | 對比度 | 800:1 |
| 顯示區域 | 245.76(H)*184.32(V)mm | 像素距離 | 0.240*0.240mm |
| 響應時間 | 16（Typ.）（Tr+Td）ms | 可視角度 | 80/80/80/80（Typ.）（CR>=10） |
| 背光 | WLED | 長寬比 | 4:3 |
| 觸控參數 | |||
| 觸控 | 五線高溫電阻單點觸控 | 輸入方式 | 手指/觸摸筆 |
| 分辨率 | 4096*4096 | 點擊壽命 | 250克力度，3500萬次 |
| 表面硬度 | 3H | 畫筆壽命 | 250克力度， 500萬次 |
| 透光率 | >81% | 響應時間 | <5ms |
| 觸控通訊 | USB | 靜電等級 | 接觸6KV,空氣8KV |
| 機構參數 | |||
| 顏色 | 工業灰 | 重量 | 不含包裝：7.28Kg，含包裝：8.18Kg |
| 外形尺寸 | 310mm(L)*247mm(W)*91.7mm(H) | 箱體尺寸 | 300.5mm(L)*237.5mm(W)*85.7mm(H) |
| 安裝選項 | 100mm VESA 安裝和前部嵌入式安裝 | 開孔尺寸 | 303mm(L)*240mm(W) |
| 環境參數 | |||
| 工作溫度 | 0~50°C |
存儲溫度 | -20°C ~60°C |
| 相對濕度 | 10%~90%@40°C(非凝結) | 震動 | 1.5Grms@5-500Hz，random，1hr/axis |
| 沖擊 | 10G,11秒間隔，半正炫波 | ||

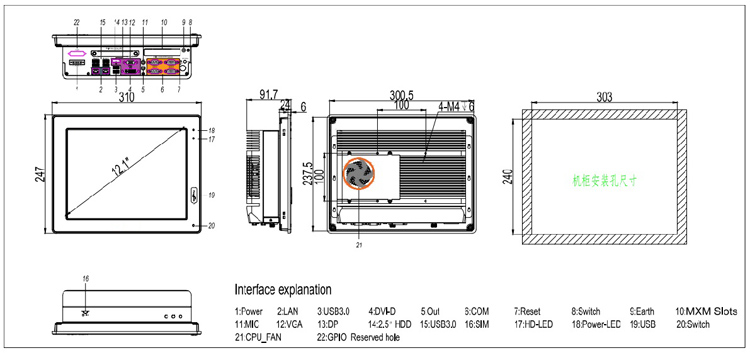

12.1寸電阻工業平板電腦XH-P12R-E7工程圖
