12.1寸超薄緊湊工業平板電腦P12R-E5是通過簡單的模塊組合，可以形成10”~21”顯示尺寸、多種I/O接口和觸摸類型的工業平板電腦和嵌入式電腦，以應對千變萬化的行業應用需求。
采用凌動4代Baytrail平臺單芯片背貼式CPU設計，高亮寬溫LED背光液晶屏，雙Intel千兆網絡，大面積鋁鰭零距離散熱，保證了其長壽命穩定運行。集成寬壓電源輸入，具有過流、過壓、EMC保護。外觀采用鉆石切割工藝，結合全模具壓鑄成型殼體使其更加堅固美觀，配合高溫五線電阻或鋼化玻璃表面的電容觸摸屏，符合IP65防護等級。緊湊輕薄的機身支持多種安裝方式。也適用于環保、檢測、化工、自動化控制等嵌入式應用領域。
12.1寸超薄緊湊工業平板電腦參數
| 系統參數 | ||
| 處理器 | CPU | Intel?Celeron?J1900,Quad-core,clock speed 200G,TDP 10W |
| 芯片組 | SoC | |
| BIOS | AMI SPI 64Mb,支持高級電源管理ACPI，CPU溫度，系統電壓實時監控 | |
| 內存 | 容量 | 板載4G DDR3L-1600 MHz |
| 存儲 | 接口 | 1*SATA 2.0+1*mSATA |
| 顯示 | 芯片組 | Intel(R)HD Graphics,支持DirectX 11 |
| 輸出 | 1*VGA(最大支持分辨率支持：2048*1536) 1*HDMI(最大支持分辨率支持：1920*1200，@30Hz) |
|
| 網絡 | 芯片 | 2*Intel1211AT for 1000Mbps |
| WIFI & 3G/4G |
1*Mini-PCIE(半高/全高，支持802.11b/g/n，3G/4G,選配) 1*SIM卡槽 |
|
| 音頻 | 芯片 接口 |
Realtek ALC66ZVD 1*Mic-in+1*Audio-out |
| I/O接口 | USB 串口 |
3*USB2.0+3*USB3.0 2*DB9RS232(COM1支持 RS485 帶光電隔離) |
| 擴展接口 | 加密狗支架 | 1*內置USB 2.0(選配) |
| GPIO | 8*GPIO(4進4出，DI低電平有效，DO高電平，DI/DO BIOS可配置，選配)或 8*GPIO(4進4出，光電隔離，5V-40V寬壓輸入，OMRON繼電器輸出，DB15選配) |
|
| PCle | 1*Mini_PCIE(WiFI/4G) | |
| 電源 | 電源類型 | DC |
| 接口 | 同軸電壓插座（2.1mm針外徑，5.5mm筒內徑），帶鎖 | |
| 輸入電壓 | 默認12V 5A適配器（支持9-28V 2P 供電） | |
| LED/按鈕 | 開機 | 1*開機按鈕（含狀態LED） |
| 看門狗 | 輸出/間隔 | 中斷、系統重啟/255 級定時間隔 |
| 操作系統 | 版本 | Window7/8/10，WindowsEmbedded，Linux |
| 液晶顯示屏參數 | |||
| 顯示屏 | 12.1”(XGA)a-Si TFT-LCD | 背光MTBF | 30.000小時 |
| 分辨率 | 800(H)*600(V),1024(H)*768(V) | 亮度 | 350cd/m2 |
| 最大色位 | 16.7M(6-bit/8-bit) | 對比度 | 800:1 |
| 顯示區域 | 245.76(H)*184.32(V)mm | 像素距離 | 0.240*0.240mm |
| 響應時間 | 16（Typ.）（Tr+Td）ms | 可視角度 | 80/80/80/80（Typ.）（CR>=10） |
| 背光 | WLED | 長寬比 | 4:3 |
| 觸控參數 | |||
| 觸控 | 五線高溫電阻單點觸控 | 輸入方式 | 手指/觸摸筆 |
| 分辨率 | 4096*4096 | 點擊壽命 | 250克力度，3500萬次 |
| 表面硬度 | 3H | 畫筆壽命 | 250克力度， 500萬次 |
| 透光率 | >81% | 響應時間 | <5ms |
| 觸控通訊 | USB | 靜電等級 | 接觸6KV,空氣8KV |
| 機構參數 | |||
| 顏色 | 工業灰 | 重量 | 不含包裝：3.3Kg，含包裝：4.1Kg |
| 外形尺寸 | 309.5mm(L)*246.5mm(W)*58mm(H) | 箱體尺寸 | 300.5mm(L)*237.5mm(W)*52mm(H) |
| 安裝選項 | 100mm VESA 安裝和前部嵌入式安裝 | 開孔尺寸 | 303mm(L)*240mm(W) |
| 環境參數 | |||
| 工作溫度 | 工業溫度：-20~60°C(工業SSD) 工業溫度：0~40°C(商用HDD) |
存儲溫度 | -40°C ~80°C |
| 相對濕度 | 10%~90%@40°C(非凝結) | 震動 | 1.5Grms@5-500Hz，random，1hr/axis |
| 沖擊 | 10G,11秒間隔，半正炫波 | ||

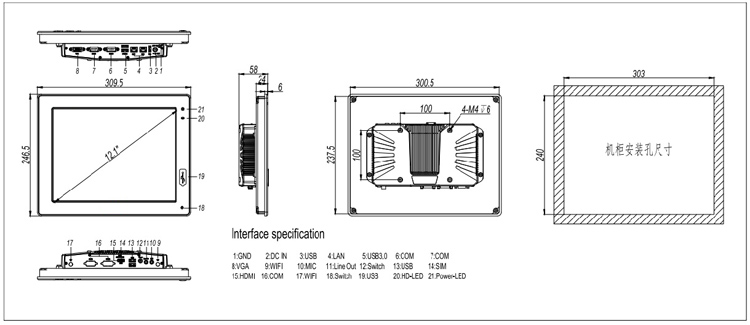

12.1寸超薄緊湊工業平板電腦工程圖
