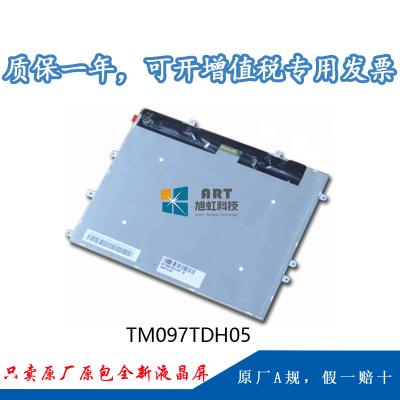

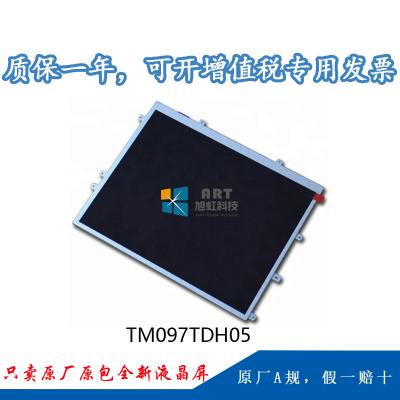

一、天馬9.7寸液晶模組TM097TDH05應用詳情
|
基本信息： |
制造商 |
天馬 |
型號 |
TM097TDH05 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
平板電腦 |
|
|
對角尺寸 |
9.7” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
風景模式，白光LED背光 |
|||
二、天馬9.7寸液晶模組TM097TDH05結構詳情
|
像素特征： |
解析度 |
1024(RGB)×768 , XGA |
點間距 |
0.064×0.192 (H×V)(mm) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.192×0.192 (H×V)(mm) |
|
|
結構尺寸： |
顯示區域 |
196.608(H) × 147.456(V) |
開口區域 |
200.91(H) × 152.26(V)(mm) |
|
外觀尺寸 |
210.3(H) × 164.4(V) |
外觀厚度 |
2.85/5.0 (Max.) mm |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Face mounting holes (4 pcs) on left, right, up slugs |
|||
|
其它參數： |
重量 |
235g (Typ.) |
表面處理 |
Clear |
三、天馬9.7寸液晶模組TM097TDH05光學詳情
|
基本信息： |
顯示亮度 |
270 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
70/60/70/70 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
3 o'clock |
響應時間 |
20(Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐標 |
X:0.313; Y:0.329 |
支持顏色 |
262K(6-bit ) |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、天馬9.7寸液晶模組TM097TDH05電子詳情
|
翻轉掃描 : |
No |
|
刷新頻率： |
60Hz |
|
功率總耗 |
3.2W (Typ.) |
五、天馬9.7寸液晶模組TM097TDH05信號詳情
|
信號電氣： |
電壓供應 |
3.3V (Typ.) |
電流供應 |
271mA (Typ.) |
|
功耗 |
894.3mW (Typ.) |
|||
|
信號類型： |
LVDS (1 ch, 6-bit) |
邏輯電壓 |
- |
|
|
接口特征： |
類型 |
端子 |
||
|
接口詳情： |
數量 |
腳數 |
腳距 |
腳定義 |
|
1pcs |
30pins |
0.4mm |
LVDS-30P1C6B-070B |
|
六、天馬9.7寸液晶模組TM097TDH05光源詳情
|
光源特征： |
光源類型 |
WLED |
光源形狀 |
6串 |
位置 |
側入式光源 |
|
數量 |
6S6P |
是否可換 |
- |
燈管壽命 |
30K(Typ.) (Hours) |
|
|
燈管電氣： |
電壓供應 |
19.2V (Typ.) |
電流供應 |
20mA (Typ.) |
||
|
接口特征： |
類型 |
包含在屏信號接口中 |
||||
|
背光驅動 : |
無 |
|||||
七、天馬9.7寸液晶模組TM097TDH05 包裝特征
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
36 pcs / 箱 |
14.2 Kgs |
530×350×250 mm (L×W×H) |
