2、正常使用下，液晶屏自售出之日起予以保修1年，

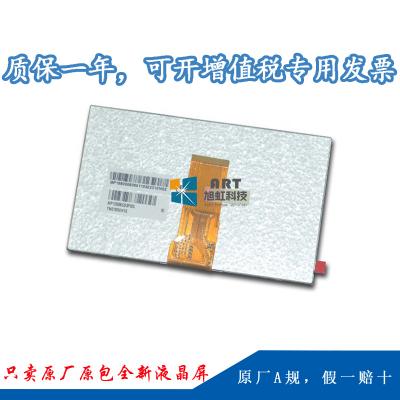

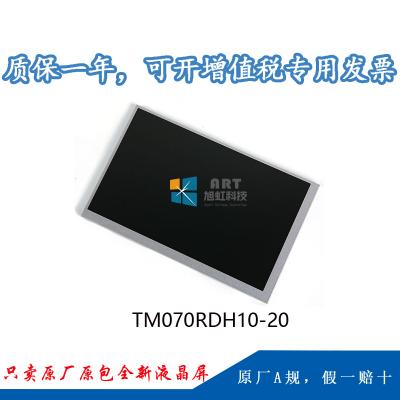

一、天馬7.0寸液晶模組TM070RDH10-20應用詳情
|
基本信息： |
制造商 |
天馬（tianma） |
型號 |
TM070RDH10-20 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
數碼相框，便攜式DVD，工業 |
|
|
對角尺寸 |
7.0” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
表面霧面，6/8位灰階可選，風景模式，白光LED背光,上/下/左/右翻轉顯示，寬屏 |
|||
二、天馬7.0寸液晶模組TM070RDH10-20結構詳情
|
像素特征： |
解析度 |
800(RGB)×480 , WVGA |
點間距 |
0.0642×0.1790 mm(W×H) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.1926×0.1790 mm (H×V) |
|
|
結構尺寸： |
顯示區域 |
154.08×85.92 mm (H×V) |
開口區域 |
157.08×89.39 mm (H×V) |
|
外觀尺寸 |
164.9×100 mm (H×V) |
外觀厚度 |
5.70±0.30 mm |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
16:9 (H:V) |
風景肖像 |
風景模式 |
|
|
其它參數： |
重量 |
TBD |
表面處理 |
霧面 |
三、天馬7.0寸液晶模組TM070RDH10-20光學詳情
|
基本信息： |
顯示亮度 |
350 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
70/70/60/70 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
12 o'clock |
響應時間 |
25 (Typ.)(Tr+Td) ms |
|
|
色彩性能： |
白色坐標 |
X:0.315; Y:0.330 |
支持顏色 |
262K/16.7M (6-bit / 6-bit + Dithering) |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.33 (Typ.)(9 points) |
四、天馬7.0寸液晶模組TM070RDH10-20電子詳情
|
翻轉掃描 : |
翻轉 (水平/垂直) |
|
刷新頻率： |
60Hz |
|
時序控制 (T-CON) : |
Embedded T-CON |
五、天馬7.0寸液晶模組TM070RDH10-20信號詳情
|
信號電氣： |
電壓供應 |
3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
電流供應 |
10/30/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL) |
|
信號類型： |
Parallel RGB (1 ch, 6/8-bit) |
邏輯電壓 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
|
接口特征： |
類型 |
FPC |
||
|
接口詳情： |
數量 |
腳數 |
腳距 |
腳定義 |
|
1pcs |
50pins |
0.5mm |
DRGB-50P1C8B-115A |
|
六、天馬7.0寸液晶模組TM070RDH10-20光源詳情
|
光源特征： |
光源類型 |
WLED |
光源形狀 |
陣列 |
位置 |
側入式光源 |
|
數量 |
3S8P |
是否可換 |
- |
燈管壽命 |
20K(Typ.) (Hours) |
|
|
燈管電氣 |
電壓供應 |
9.6/10.8V (Typ./Max.) |
電流供應 |
160/200mA (Typ./Max.) |
||
|
功耗 |
1.54/2.16W (Typ./Max.) |
|||||
|
接口特征： |
類型 |
包含在屏信號接口中 |
||||
|
背光驅動 : |
無 |
|||||
七、天馬7.0寸液晶模組TM070RDH10-20包裝詳情
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
50 pcs / box |
TBD |
530×350×250 mm (L×W×H) |
