2、正常使用下，液晶屏自售出之日起予以保修1年，

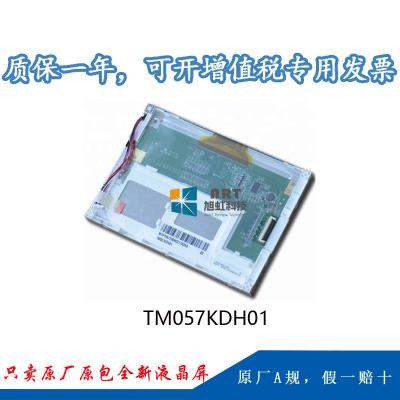

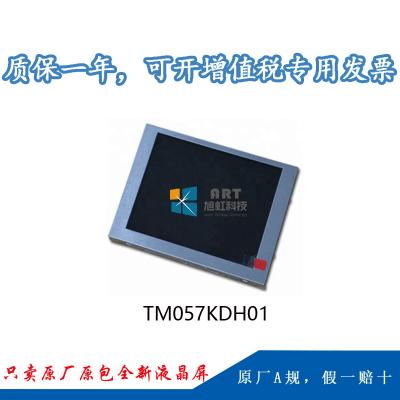

一、天馬5.7寸液晶模組TM057KDH01 應用詳情
|
基本信息： |
制造商 |
天馬（tianma） |
型號 |
TM057KDH01 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
可視門鈴，數碼相框，便攜式DVD，工業 |
|
|
對角尺寸 |
5.7” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
表面霧面，風景模式，白光LED背光,上/下/左/右翻轉顯示，背光壽命大于5w小時 |
|||
二、天馬5.7寸液晶模組TM057KDH01結構詳情
|
像素特征： |
解析度 |
320(RGB)×240 , QVGA |
點間距 |
0.120×0.360 mm(W×H) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.360×0.360 mm (W×H) | |
|
結構尺寸： |
顯示區域 |
115.2(W)×86.4(H) mm |
開口區域 |
118.2(W)×89.4(H) mm |
|
外觀尺寸 |
144(W)×104.6(H) mm |
外觀厚度 |
12.8 (Max.) mm | |
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
肖像模式 |
|
|
安裝方式： |
Rear mounting poles (4-Φ2.6) |
|||
|
其它參數： |
重量 |
160g (Typ.) |
表面處理 |
霧面，Hard coating (3H) |
三、天馬5.7寸液晶模組TM057KDH01 光學詳情
|
基本信息： |
顯示亮度 |
400 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
70/70/70/60 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
響應時間 |
20/30 (Typ./Max.)(Tr+Td) ms |
|
|
色彩性能： |
白色坐標 |
X:0.324; Y:0.362 |
支持顏色 |
262K (6-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天馬5.7寸液晶模組TM057KDH01 電子詳情
|
翻轉掃描 : |
翻轉 (水平/垂直) |
|
刷新頻率： |
60Hz |
五、天馬5.7寸液晶模組TM057KDH01 信號詳情
|
信號電氣： |
電壓供應 |
3.3V (Typ.) |
電流供應 |
145/225mA (Typ./Max.) |
|
信號類型： |
Parallel RGB (1 ch, 6-bit) |
邏輯電壓 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
|
接口特征： |
類型 |
端子 |
||
|
接口詳情： |
數量 |
腳數 |
腳距 |
腳定義 |
|
1pcs |
33pins |
0.5mm |
DRGB-33P1C6B-020B |
|
六、天馬5.7寸液晶模組TM057KDH01 光源詳情
|
光源特征： |
光源類型 |
WLED |
光源形狀 |
3串 |
位置 |
側入式光源 |
|
數量 |
5S3P |
是否可換 |
- |
燈管壽命 |
50K(Typ.) (Hours) |
|
|
燈管電氣： |
電壓供應 |
14.85/18.15V (Min./Max.) |
電流供應 |
25mA (Typ.) |
||
|
功耗 |
1.238W (Typ.) |
|||||
|
接口特征： |
類型 |
端子 |
||||
|
背光驅動 : |
無 |
|||||
七、天馬5.7寸液晶模組TM057KDH01 包裝詳情
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
40 pcs / box |
9.396 Kgs |
530×350×250 mm (L×W×H) |
