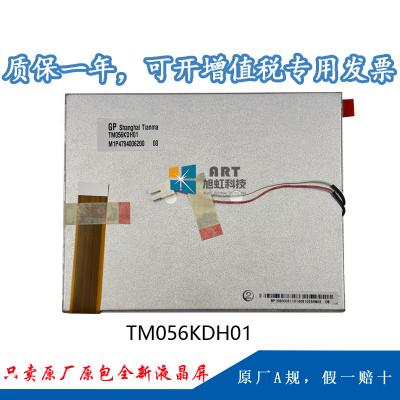

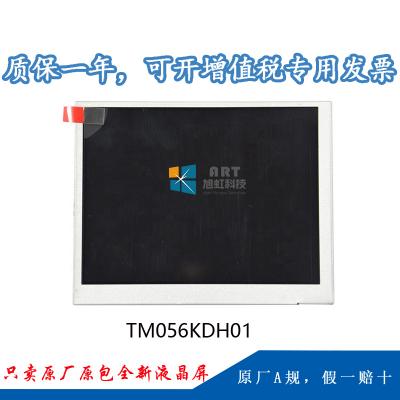

一、天馬5.6寸液晶模組TM056KDH01 應用詳情
|
基本信息： |
制造商 |
天馬 |
型號 |
TM056KDH01 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
可視門鈴，數碼相框，便攜式DVD，工業 |
|
|
對角尺寸 |
5.6” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
表面霧面，風景模式，白光LED背光,上/下/左/右翻轉顯示 |
|||
二、天馬5.6寸液晶模組TM056KDH01 結構詳情
|
像素特征： |
解析度 |
320(RGB)×234 |
點間距 |
0.118×0.362 (H×V)mm |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.362×0.362 (H×V)mm |
|
|
結構尺寸： |
顯示區域 |
113.28(H) × 84.708(V)mm |
開口區域 |
116.08(H) × 87.51(V)mm |
|
外觀尺寸 |
126.5(H) × 100(V)mm |
外觀厚度 |
5.7 (Typ.)mm |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
肖像模式 |
|
|
其它參數： |
重量 |
123g (Typ.) |
表面處理 |
霧面 |
三、天馬5.6寸液晶模組TM056KDH01 光學詳情
|
基本信息： |
顯示亮度 |
200 cd/m² (Typ.) |
對比度 |
300:1 (Typ.) (透射) |
|
可視角度 |
65/65/45/65 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
12 o'clock |
響應時間 |
25 (Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐標 |
X:0.310; Y:0.330 |
支持顏色 |
全色 |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.25/1.43 (Typ./Max.)(9 points) |
四、天馬5.6寸液晶模組TM056KDH01 電子詳情
|
翻轉掃描 : |
翻轉 (水平/垂直) |
|
時序控制 (T-CON) : |
Embedded T-CON |
五、天馬5.6寸液晶模組TM056KDH01 信號詳情
|
信號電氣： |
電壓供應 |
5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL) |
電流供應 |
0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) |
|
信號類型： |
TFT Specific Analog RGB |
邏輯電壓 |
- |
|
|
接口特征： |
類型 |
FPC |
||
|
接口詳情： |
數量 |
腳數 |
腳距 |
腳定義 |
|
1pcs |
26pins |
0.5mm |
||
六、天馬5.6寸液晶模組TM056KDH01 光源詳情
|
光源特征： |
光源類型 |
WLED |
光源形狀 |
陣列 |
位置 |
側入式光源 |
|
數量 |
2S7P |
是否可換 |
- |
燈管壽命 |
20K(Typ.) (Hours) |
|
|
燈管電氣： |
電壓供應 |
6.4V (Typ.) |
電流供應 |
140mA (Typ.) |
||
|
功耗 |
896mW (Typ.) |
|||||
|
接口特征： |
類型 |
端子 |
||||
|
背光驅動 : |
無 |
|||||
七、天馬5.6寸液晶模組TM056KDH01 包裝詳情
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
50 pcs / box |
10.09±0.5 Kgs |
530×350×250 mm (L×W×H) |
