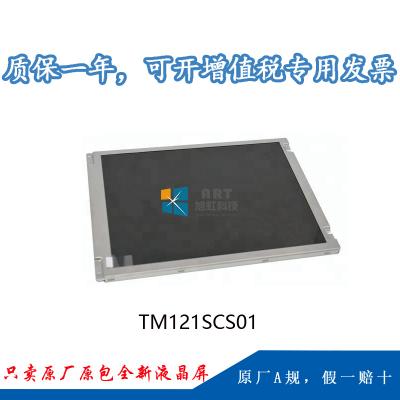

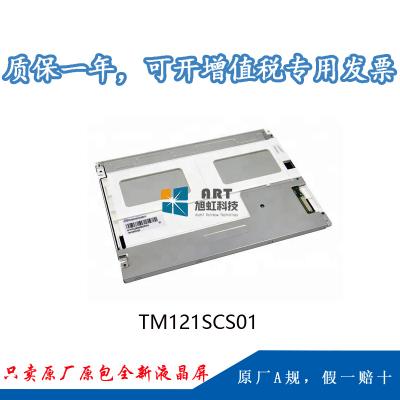

一、天馬12.1寸液晶模組TM121SCS01 應用詳情
|
基本信息： |
制造商 |
天馬（tianma） |
型號 |
TM121SCS01 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
工業 |
|
|
對角尺寸 |
12.1” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
風景模式，表面霧面，背光壽命大于5萬小時，180度翻轉顯示 |
|||
二、天馬12.1寸液晶模組TM121SCS01結構詳情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
點間距 |
0.1025×0.3075 (H×V)(mm) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.3075×0.3075 (H×V)(mm) |
|
|
結構尺寸： |
顯示區域（mm） |
246(H) × 184.5(V) |
開口區域 |
249.05(H) × 188.3(V)(mm) |
|
外觀尺寸（mm） |
279(H) × 209(V) |
外觀厚度 |
11.0 (Typ.) mm |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Face mounting holes (7 pcs) on left, right bezel |
|||
|
其它參數： |
重量 |
425g |
表面處理 |
霧面 |
三、天馬12.1寸液晶模組TM121SCS01光學詳情
|
基本信息： |
顯示亮度 |
400 cd/m² (Typ.) |
對比度 |
600:1 (Typ.) (透射) |
|
可視角度 |
70/70/50/60 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
響應時間 |
10/25 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐標 |
X:0.313; Y:0.329 |
支持顏色 |
16.2M (6-bit + FRC) |
|
色域 |
55% NTSC (CIE1931) |
亮度均勻性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天馬12.1寸液晶模組TM121SCS01電子詳情
|
翻轉掃描 : |
No |
|
刷新頻率： |
60Hz |
|
功率消耗： |
6.8W (Typ.) |
五、天馬12.1寸液晶模組TM121SCS01信號詳情
|
信號電氣： |
電壓供應 |
3.3V (Typ.) |
輸入電流 |
270/325mA (Typ./Max.) |
||
|
信號類型： |
LVDS (1 ch, 6/8-bit) |
邏輯電壓 |
- |
|||
|
接口特征： |
類型 |
端子 |
||||
|
接口詳情： |
數量 |
腳數 |
腳距 |
腳定義 |
||
|
1pcs |
20pins |
1.25mm |
LVDS-20P1C8B-080B |
|||
六、天馬12.1寸液晶模組TM121SCS01光源詳情
|
光源特征： |
光源類型 |
CCFL |
光源形狀 |
直條 |
位置 |
側入式光源（頂部和底部） |
||
|
數量 |
2pcs |
是否可換 |
- |
燈管壽命 |
50K(Min.) (Hours) |
|||
|
燈管電氣： |
電壓供應 |
770V (Typ.) |
電流供應 |
6.0mA (Typ.) |
||||
|
工作頻率 |
40/55/60KHz (Min./Typ./Max.) |
啟動電壓 |
930/1120V (Max.)(Ta=+25/0℃) |
|||||
|
接口特征： |
類型 |
端子 |
燈管驅動 |
無 |
||||
七、天馬12.1寸液晶模組TM121SCS01 包裝詳情
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
20 pcs / 箱 |
0.43 Kgs |
577×421×326 mm (L×W×H) |
