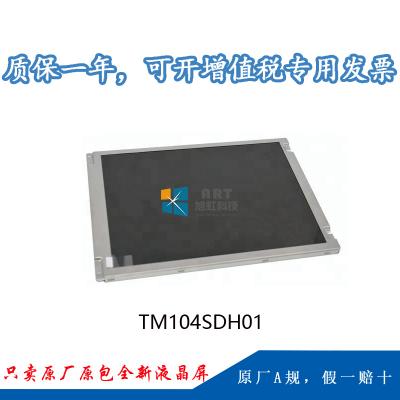

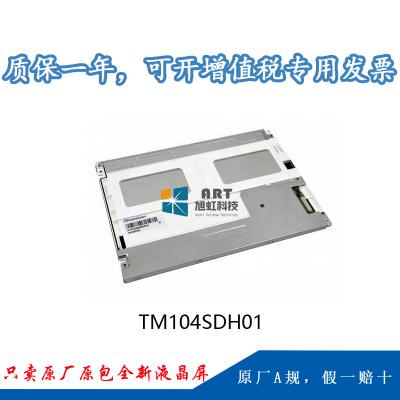

一、天馬10.4寸液晶模組TM104SDH01應用詳情
|
基本信息： |
制造商 |
天馬 |
型號 |
TM104SDH01 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
工業,醫療影像 |
|
|
對角尺寸 |
10.4” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
風景模式，表面霧面，白光LED背光 |
|||
二、天馬10.4寸液晶模組TM104SDH01結構詳情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
點間距 |
0.088×0.264 (H×V)（mm） |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.264×0.264 (H×V)（mm） |
|
|
結構尺寸： |
顯示區域 |
211.2(H) × 158.4(V)（mm） |
開口區域 |
215.0(H) × 162.0(V)（mm） |
|
外觀尺寸 |
236(H) × 176.9(V)（mm） |
外觀厚度 |
5.60±0.30 mm |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
|||
|
其它參數： |
重量 |
288g (Typ.) |
表面處理 |
霧面，Hard coating (3H) |
三、天馬10.4寸液晶模組TM104SDH01光學詳情
|
基本信息： |
顯示亮度 |
400 cd/m² (Typ.) |
對比度 |
400:1 (Typ.) (透射) |
|
可視角度 |
70/70/60/70 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
12 o'clock |
響應時間 |
10/15 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐標 |
X:0.309; Y:0.334 |
支持顏色 |
262K (6-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.25/1.43 (Typ./Max.)(9 points) |
四、天馬10.4寸液晶模組TM104SDH01電子詳情
|
翻轉掃描 : |
No |
|
刷新頻率： |
60Hz |
五、天馬10.4寸液晶模組TM104SDH01信號詳情
|
信號電氣： |
電壓供應 |
3.3V (Typ.) |
輸入電流 |
380mA (Max.) |
||
|
信號類型： |
LVDS (1 ch, 8-bit) |
邏輯電壓 |
- |
|||
|
接口特征： |
類型 |
端子 |
||||
|
接口詳情： |
數量 |
腳數 |
腳距 |
腳定義 |
||
|
1pcs |
20pins |
1.0mm |
LVDS-20P1C6B-070A |
|||
六、天馬10.4寸液晶模組TM104SDH01光源詳情
|
光源特征： |
光源類型 |
WLED |
光源形狀 |
陣列 |
位置 |
側入式光源(頂部) |
|
數量 |
6S6P |
是否可換 |
- |
燈管壽命 |
30K(Min.) (Hours) |
|
|
燈管電氣： |
電壓供應 |
18/19.2/21.6V (Min./Typ./Max.) |
電流供應 |
120/180mA (Typ./Max.) |
||
|
功耗 |
2.30/3.89W (Typ./Max.) |
|||||
|
接口特征： |
類型 |
端子 |
||||
|
背光驅動 : |
無 |
|||||
七、天馬10.4寸液晶模組TM104SDH01包裝特征
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
25 pcs / 箱 |
10.3 Kgs±10% |
530×350×250 mm (L×W×H) |
