| 基本信息： | 品牌 | 型號 | 屏幕類型 | 其他名稱 |

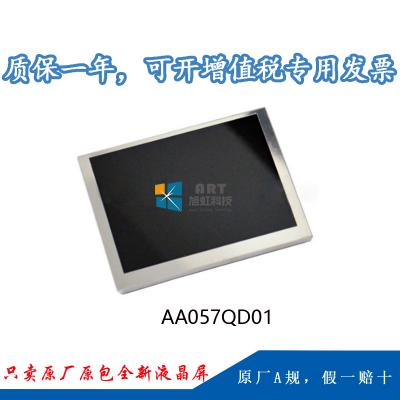

| 三菱（MITSUBISHI | AA057QD01 |
a-Si TFT-LCD , 液晶模組 |
- | |
| 最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 適用于： | 工業 | |||
| 典型特征： | 廣視角，風景模式，寬溫，白光LED背光，背光壽命大于10萬小時，上/下/左/右翻轉顯示 | |||
| 屏幕尺寸： | 5.7寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 點間距（W*H） | 像素間距（W*H） |
| 320(RGB)×240 , QVGA | RGB垂直條狀 | 0.120×0.360 mm | 0.360×0.360mm | |
| 結構尺寸 : | 顯示尺寸(W×H) | 可視尺寸(W×H) | 外觀尺寸(W×H) | 外觀厚度 |
| 115.2(H) × 86.4(V) | 119.2×90.4 mm (H×V) | 144(H) × 104.6(V) | 8.85±0.5 mm | |
| 外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
| 平面矩形 | 4:3 (W : H) | 風景模式 | - | |
| 安裝方式： | Rear mounting holes (4-Φ2.6) | |||
| 其他特征： | 表面防護 | 重量 | 表面處理 | |
| - | 165g (Typ.) | Clear，Hard coating (3H) | ||
三、三菱液晶模組AA057QD01光學特征
| 基本信息： | 亮度（cd/m²） | 光學模式 | 對比度 |
| 450 (Typ.) | TN，常白顯示，透反射式 | 800:1 (Typ.) (透射) | |
| 可視角度(L/R/U/D) | 最佳角度 | 響應速度 | |
| 80/80/80/60(Typ.)(CR≥10) | 12o'clock | 8/22 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 顏色數量 | 白場色度 |
| 50% NTSC (CIE1931) | 262K (6-bit ) | Wx:0.313; Wy:0.319 | |
| 白場變動： | 1.30 (Max.)(5 points) | ||
四、三菱液晶模組AA057QD01電子特征
| 刷新頻率： | 60Hz |
| 翻轉掃描： | 翻轉 (水平/垂直) |
| 功率消耗： | 1.8W (Typ.) |
| 信號電氣： | 電流輸入 | 電壓輸入 | |||
| 70/100mA (Typ./Max.)(ICC) | 3.3V (Typ.)(VCC) | ||||
| 信號邏輯電壓： | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | ||||
| 接口特征： | 位置 | 類型 | 信號類型 | ||
| - | 端子 | CMOS (1 ch, 6-bit) | |||
| 信號接口： | 品牌 | 型號 | 數量 | 腳間距 | 腳數 |
| 京瓷 | 08-6260-033-340-829+ | 1pcs | 0.5mm | 33pins | |
| 背光特征： | 類型 | 位置 | 形狀 | 數量 | 壽命（小時） | 是否可換 |
| WLED | 側入式光源 | - | - | 100K(Typ.) | - | |
| WLED電氣： | 電流輸入 | 電壓輸入 | 功耗 | |||
| 300/400mA (Typ./Max.) | 5.0±0.5V | |||||
| 接口特征： | 位置 | 類型 | WLED驅動 | |||
| 端子 | 含LED驅動器 | |||||
