| 基本信息： | 品牌 | 型號 | 屏幕類型 | 其他名稱 |

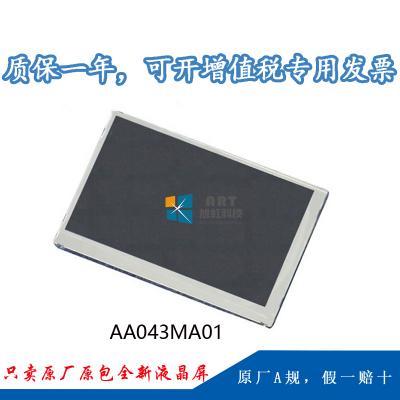

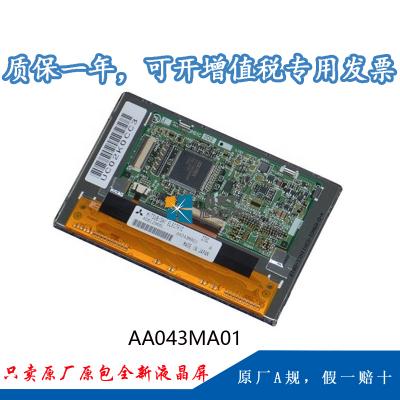

| 三菱（MITSUBISHI | AA043MA01 |
a-Si TFT-LCD , 液晶模組 |
- | |
| 最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
| RoHS | -20 ~ 70 °C | -20 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 適用于： | 工業 | |||
| 典型特征： | 6/8位灰階可選， | |||
| 屏幕尺寸： | 4.3寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 點間距（W*H） | 像素間距（W*H） |
| 800(RGB)×480 , WVGA | RGB垂直條狀 | 0.039×0.116 mm | 0.116×0.116 mm | |
| 結構尺寸 : | 顯示尺寸(W×H) | 可視尺寸(W×H) | 外觀尺寸(W×H) | 外觀厚度 |
| 93×55.8 mm | 95.0*57.8mm | 103×67.5mm | 3.7/5.8 (Typ./Max.) mm | |
| 外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
| 平面矩形 | 15:9 (W : H) | 風景模式 | - | |
| 安裝方式： | Without | |||
| 其他特征： | 表面防護 | 重量 | 表面處理 | |
| - | 58.0g (Typ.) | 霧面，Hard coating (2H) | ||
三、三菱液晶模組AA043MA01 光學特征
| 基本信息： | 亮度（cd/m²） | 光學模式 | 對比度 |
| 200 (Typ.) | TN，常白顯示，透射式 | 400:1 (Typ.) (透射) | |
| 可視角度(L/R/U/D) | 最佳角度 | 響應速度 | |
| 65/65/65/45 (Typ.)(CR≥10) | 6 o'clock | 5/20 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 顏色數量 | 白場色度 |
| 50% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.332; Wy:0.358 | |
| 白場變動 : | 1.30 (Max.)(5 points) | ||
四、三菱液晶模組AA043MA01電子特征
| 刷新頻率： | 60Hz |
| 翻轉掃描： | 翻轉 (180°) |
| 功率總耗： | 0.94W (Typ.) |
| 信號電氣： | 電流輸入 | 電壓輸入 | |||
| 140/220mA (Typ./Max.)(ICC) | 3.3V (Typ.)(VCC) | ||||
| 信號邏輯電壓 : | 0≤VIL≤0.8V; 2.0VCC≤VIH≤5.5V | ||||
| 接口特征： | 位置 | 類型 | 信號類型 | ||
| - | FPC | CMOS (1 ch, 8-bit) | |||
| 信號接口： | 品牌 | 型號 | 數量 | 腳間距 | 腳數 |
| 廣瀨電機 | FH23-45S-0.3SHW(05) | 1pcs | 0.5mm | 45pins | |
| 背光特征： | 類型 | 位置 | 形狀 | 數量 | 壽命（小時） | 是否可換 |
| WLED | 側入式光源 | 2串 | 2 strings | - | - | |
| WLED電氣： | 電流輸入 | 電壓輸入 | 功耗 | |||
| 15/20mA (Typ./Max.) | 14/17.5V (Min./Max.) | |||||
| 接口特征： | 位置 | 類型 | WLED驅動 | |||
| 包含在屏信號接口中 | 無 | |||||
