| 基本信息： | 品牌 | 型號 | 屏幕類型 | 其他名稱 |

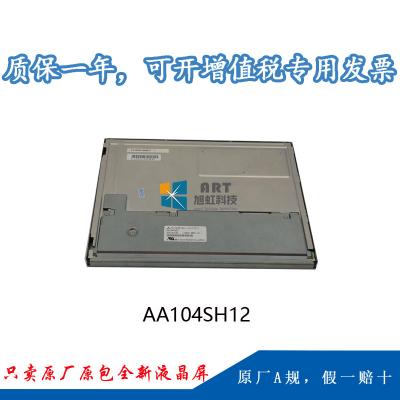

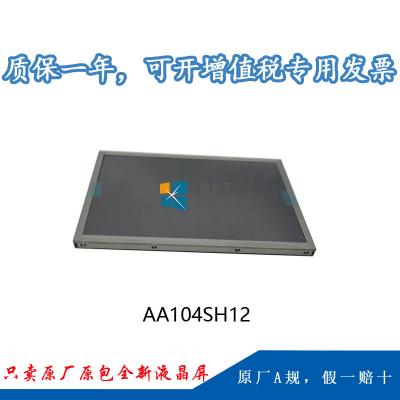

| 三菱（MITSUBISHI | AA104SH12 |
a-Si TFT-LCD , 液晶模組 |
- | |
| 最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
| RoHS | -30 ~ 80°C | -30 ~ 80 °C | 1.0G (9.8m/s²) | |
| 適用于： | 工業，戶外高亮 | |||
| 典型特征： | 表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，高亮度，背光易換，白光LED背光，背光壽命大于10w小時，180度翻轉顯示 | |||
| 屏幕尺寸： | 10.4寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 點間距(W×H) | 像素間距 |
| 800(RGB)×600 ,SXGA | RGB垂直條狀 | 0.088×0.264mm | 0.264×0.264 mm (H×V) | |
| 結構尺寸 : | 顯示尺寸(W×H) | 可視尺寸(W×H) | 外觀尺寸(W×H) | 外觀厚度 |
| 211.2×158.4mm | 215.4×161.8mm | 230×180.2mm |
10.5±0.5mm（Typ.） |
|
| 外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
| 平面矩形 | 4:3(W : H) | 風景模式 | - | |
| 其他特征： | 表面防護 | 重量 | 表面處理 | |
| - | 520g (Typ.) | 霧面，Hard coating (3H) | ||
| 安裝孔位： | Side mounting holes (4-M3) on left, right bezel | |||
三、三菱液晶模組AA104SH12光學特征
| 基本信息： | 亮度（cd/m²） | 光學模式 | 對比度 |
| 1200 cd/m² (Typ.) | TN，常白顯示，透射式 | 700:1 (Typ.) (透射) | |
| 可視角度(L/R/U/D) | 最佳角度 | 響應速度 | |
| 80/80/80/60(Typ.)(CR≥10) | 6 o'clock | 4/12 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 顏色數量 | 白場色度 |
| 40% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 白場變動： | 1.30 (Max.)(5 points) | ||
| 顯示性能： | 陽光下可視性 | 是 | |
四、三菱液晶模組AA104SH12電子特征
| 刷新頻率： | 60Hz |
| 翻轉掃描： | 翻轉 (180°) |
| 功率總耗： | 8.6W (Typ.) |
| 信號電氣： | 電流輸入 | 電壓輸入 | |||
| 315/500mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 功耗 | - | ||||
| 接口特征： | 位置 | 類型 | 信號類型 | ||
| - | 端子 | LVDS(1 ch, 6/8-bit) | |||
| 信號接口： | 品牌 | 型號 | 數量 | 腳間距 | 腳數 |
| 航空電子 | FI-SE20P-HFE | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 類型 | 位置 | 形狀 | 數量 | 壽命（小時） | 是否可換 |
| WLED | 側入式光源 | 4串 | 4strings | 100K(Typ.) | Replaceable | |
| 接口特征： | 電流輸入 | 70/80mA (Typ./Max.) | 電壓輸入 | 27/35.4V（Typ./Max.） | ||
| 功率消耗 | 7.56W (Typ.) | |||||
| 位置 | 類型 | 燈管驅動 | ||||
| - | 端子 | 無 | ||||
| 接口詳情： | 型號 | 腳距 | 腳數 | 數量 | 腳定義 | |
| SM10B-SHLS-TF(LF)(SN) | 1.0mm | 10pins | 1pcs | BLE-10PINS-NNCAACCAAC | ||
