因受AT070TN94 Novatek IC停產, AT070TN94產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具體老版本AT070TN94 現貨數量可以在線咨詢。

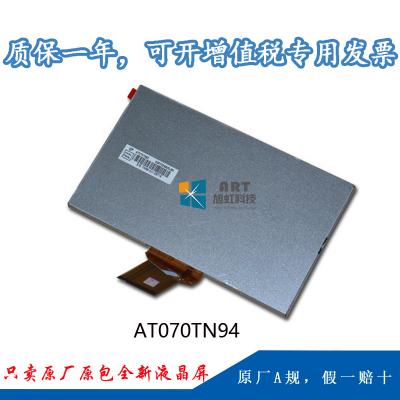

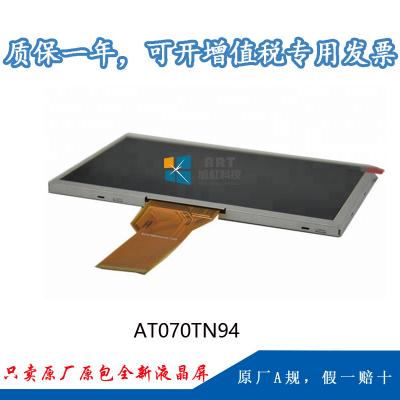

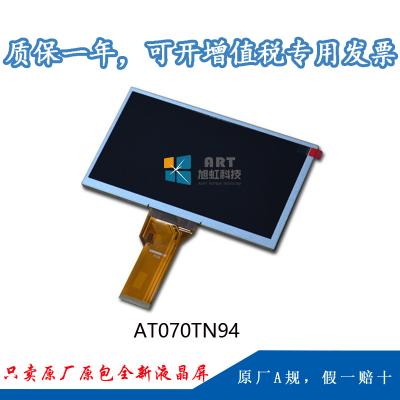

一、群創7寸液晶模組AT070TN94應用特征
|
基本信息 : |
制造商 |
群創 |
面板型號 |
AT070TN94 |
|
面板尺寸 |
7.0" |
面板應用 |
車載顯示，便攜式DVD |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
-30 ~ 85 °C |
存儲溫度 |
-30 ~ 85 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
3.0G (29.4 m/s²) |
|
|
典型特征 : |
表面霧面，6/8位灰階可選，風景模式，寬溫，白光LED背光，寬屏，上/下/左/右翻轉顯示 |
|||
二、群創7寸液晶模組AT070TN94結構詳情
|
像素特征 : |
像素數量 |
800(RGB)×480 ,WVGA |
點間距 |
0.0642×0.1790 mm (W×H) |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.1926×0.1790 mm (W×H) |
|
|
結構尺寸 : |
顯示區域 |
154.08×85.92mm (W×H) |
可視區域 |
156.7×89.1 mm(W×H) |
|
外觀尺寸 |
165×100 mm (H×V) |
外觀厚度 |
5.7±0.3 mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
16:9 (H:V) |
外觀形狀 |
-- |
|
|
其它特征 : |
重量 |
154g (Typ.) |
表面處理 |
霧面 |
三、群創7寸液晶模組AT070TN94光學詳情
|
基本信息 : |
面板亮度 |
400 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
70/70/50/70 (Typ.)(CR≥10) |
光學模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
反應時間 |
25 (Typ.)(Tr+Tf) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
顯示顏色 |
262K/16.7M (6-bit / 6-bit +Dithering) |
|
色域 |
50% NTSC (CIE1931) |
亮度變動 |
1.33/1.43 (Typ./Max.)(9 points) |
四、群創7寸液晶模組AT070TN94電子詳情
| 功率總耗 |
1.90W (Typ.) |
|
翻轉掃描 : |
翻轉 (水平/垂直) |
| 時序控制 (T-CON) : | Embedded T-CON |
| 驅動IC: | COG NT39419, TN52001 |
五、群創7寸液晶模組AT070TN94背光詳情
|
背光特征 : |
燈管類型 |
WLED |
是否可換 |
- |
燈管壽命 |
20K(Typ.) (Hours) |
||
|
數量 |
3S9P
|
燈管形狀 |
陣列 |
位置 |
側入式光源 |
|||
|
燈管電氣 : |
電壓輸入 |
9.3±0.9V |
電流輸入 |
170/180/200mA (Min./Typ./Max.) |
||||
|
功耗 |
1.674W (Typ.) |
|||||||
|
接口特征 : |
類型 |
包含在屏信號接口中 |
燈管驅動 |
無 |
||||
六、群創7寸液晶模組AT070TN94信號詳情
|
信號系統 : |
Parallel RGB (1 ch, 6/8-bit) |
|||||
|
信號電氣 : |
電壓輸入 |
3.3/10.3/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
電流輸入 |
4.0/29.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
||
| 信號邏輯電壓 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|||||
| 功耗 | 226mW (Typ.) | |||||
|
接口特征 : |
類型 |
FPC |
||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
航空電子 |
0.5 mm |
50pins |
1 pcs |
DRGB-50P1C8B-115A | ||
七、群創7寸液晶模組AT070TN94包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
50 pcs / 箱 |
10.68± 0.53 Kgs |
530×355×255 mm (L×W×H) |
