2、正常使用下，液晶屏自售出之日起予以保修1年，

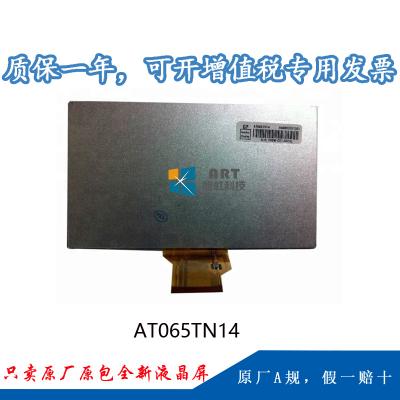

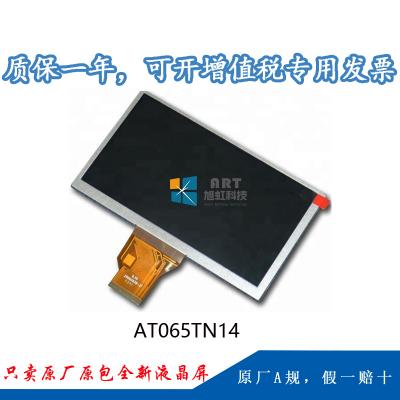

一、群創6.5寸液晶模組AT065TN14應用特征
|
基本信息 : |
制造商 |
群創 |
面板型號 |
AT065TN14 |
|
面板尺寸 |
6.5” |
面板應用 |
車載顯示 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
-30 ~ 85 °C |
存儲溫度 |
-30 ~ 85 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
- |
|
|
典型特征 : |
表面霧面，6/8位灰階可選，風景模式，寬溫，白光LED背光，寬屏，上/下/左/右翻轉顯示 |
|||
|
生產情況 : |
量產中 |
|||
二、群創6.5寸液晶模組AT065TN14結構詳情
|
像素特征 : |
像素數量 |
800(RGB)×480 , WVGA |
點間距 |
0.05975×0.1598 (H×V)mm |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.1598×0.1598 (H×V)mm |
|
|
結構尺寸 : |
顯示區域 |
143.4(H) × 76.7(V)mm |
可視區域 |
146.2(H) × 78.7(V)mm |
|
外觀尺寸 |
155.2(H) × 89.4(V)mm |
外觀厚度 |
5.5±0.2 mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
17:9 (H:V) |
外觀形狀 |
- |
|
|
其它特征 : |
重量 |
127g (Typ.) |
表面處理 |
霧面 |
三、群創6.5寸液晶模組AT065TN14光學詳情
|
基本信息 : |
面板亮度 |
400 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
70/70/50/70 (Typ.)(CR≥10) |
光學模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
反應時間 |
10/15 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色色度 |
Wx:0.310; Wy:0.330 |
顯示顏色 |
262K/16.7M (6-bit / 6-bit + Dithering) |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、群創6.5寸液晶模組AT065TN14電子詳情
|
翻轉掃描 : |
翻轉 (水平/垂直) |
|
工作頻率 : |
60Hz |
|
時序控制 (T-CON) : |
Embedded T-CON |
五、群創6.5寸液晶模組AT065TN14背光詳情
|
背光特征 : |
燈管類型 |
WLED |
是否可換 |
- |
燈管壽命 |
20K(Typ.) (Hours) |
||
|
數量 |
3S8P |
燈管形狀 |
陣列 |
位置 |
側入式光源 |
|||
|
WLED驅動電氣 : |
電壓輸入 |
9.3V (Typ.) |
電流輸入 |
160mA (Typ.) |
||||
|
功率消耗 |
1.45W (Typ.) |
|||||||
|
接口特征 : |
類型 |
包含在屏信號接口中 |
燈管驅動 |
無 |
||||
六、群創6.5寸液晶模組AT065TN14信號詳情
|
信號系統 : |
Parallel RGB (1 ch, 8-bit) |
|||||||
|
信號電氣： |
電壓輸入 |
3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
電流輸入 |
4.0/20.0/0.6/0.6mA (Typ.)(DIDD/AIDD/IGH/IGL) |
||||
|
功率消耗 |
0.24W (Typ.) |
|||||||
|
邏輯電壓 |
0≤VIL≤0.3VDD; 0.7VDD≤VIH≤DVDD |
|||||||
|
接口特征 : |
類型 |
FPC |
||||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
||
|
- |
- |
0.5 mm |
50pins |
1 pcs |
DRGB-50P1C8B-115A |
|||
七、群創6.5寸液晶模組AT065TN14包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
50 pcs / 箱 |
9.09±0.045 Kgs |
530×350×255 mm (L×W×H) |
