2、正常使用下，液晶屏自售出之日起予以保修1年，
因受AT043TN25 V.2 Novatek IC停產, AT043TN25 V.2產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具體AT043TN25 V.2老版本現貨數量可以在線咨詢。

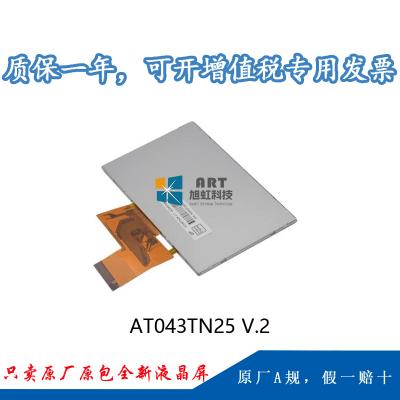

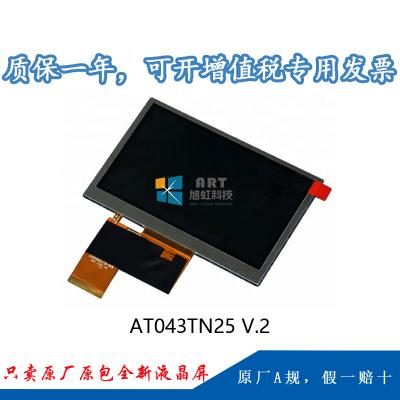

一、群創4.3寸液晶模組AT043TN25 V.2應用特征
|
基本信息 : |
制造商 |
群創 |
面板型號 |
AT043TN25 V.2 |
|
面板尺寸 |
4.3” |
面板應用 |
便攜導航儀，掌上電視，車載顯示 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 80 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
- |
|
|
典型特征 : |
表面霧面，風景模式，白光LED背光，寬屏 |
|||
|
生產情況 : |
量產中 |
|||
二、群創4.3寸液晶模組AT043TN25 V.2結構詳情
|
像素特征 : |
像素數量 |
480(RGB)×272 , WQVGA |
點間距 |
0.066×0.198 (H×V)mm |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.198×0.198 (H×V)mm |
|
|
結構尺寸 : |
顯示區域 |
95.04(H) × 53.856(V)mm |
可視區域 |
98.7(H) × 57.5(V)mm |
|
外觀尺寸 |
105.5(H) × 67.2(V)mm |
外觀厚度 |
2.9±0.2 mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
16:9 (H:V) |
外觀形狀 |
- |
|
|
其它特征 : |
重量 |
45.0g (Typ.) |
表面處理 |
霧面 |
三、群創4.3寸液晶模組AT043TN25 V.2光學詳情
|
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
70/70/50/70 (Typ.)(CR≥10) |
光學模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
反應時間 |
10/15 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色色度 |
Wx:0.310; Wy:0.330 |
顯示顏色 |
16.7M (8-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均勻性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、群創4.3寸液晶模組AT043TN25 V.2電子詳情
|
刷新頻率 : |
60Hz |
|
翻轉掃描 : |
No |
五、群創4.3寸液晶模組AT043TN25 V.2背光詳情
|
背光特征 : |
燈管類型 |
WLED |
是否可換 |
- |
燈管壽命 |
20K(Typ.) (Hours) |
||
|
數量 |
8S1P |
燈管形狀 |
1串 |
位置 |
側入式光源 |
|||
|
WLED驅動電氣 : |
電壓輸入 |
25.2/27.9/31.5V (Min./Typ./Max.) |
電流輸入 |
18/20/22mA (Min./Typ./Max.) |
||||
|
功率消耗 |
0.51W (Typ.) |
|||||||
|
接口特征 : |
類型 |
包含在屏信號接口中 |
燈管驅動 |
無 |
||||
六、群創4.3寸液晶模組AT043TN25 V.2信號詳情
|
信號系統 : |
Parallel RGB (1 ch, 8-bit) |
|||||
|
信號電氣： |
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
17/25mA (Typ./Max.) |
||
|
功率消耗 |
56mW (Typ.) |
|||||
|
邏輯電壓 : |
GND≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD |
|||||
|
接口特征 : |
類型 |
FPC |
||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
- |
- |
0.5 mm |
40pins |
1 pcs |
DRGB-40P1C8B-085A |
|
七、群創4.3寸液晶模組AT043TN25 V.2包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
80 pcs / 箱 |
7.1±0.36 Kgs |
375×280×210 mm (L×W×H) |

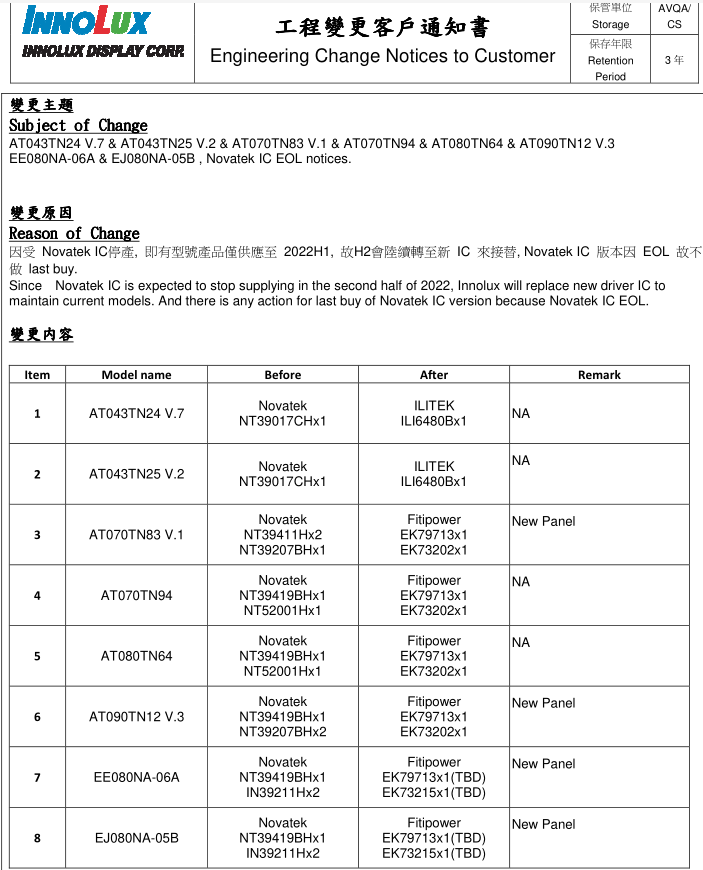

群創光電變更客戶通知書截圖如下：
