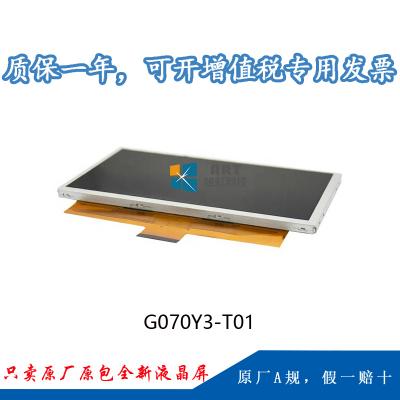

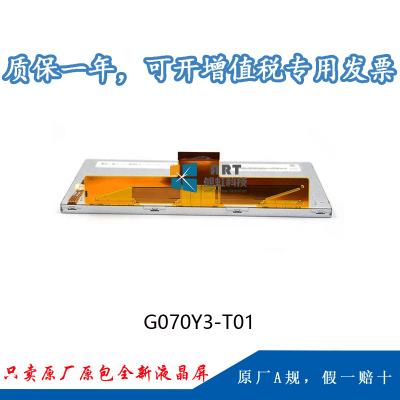

一、奇美7寸液晶模組G070Y3-T01 應用特征
基本信息 : |
制造商 |
奇美 |
面板型號 |
G070Y3-T01 |
面板尺寸 |
7.0” |
面板應用 |
工業 |
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
工作環境 : |
工作溫度 |
-30 ~ 85 °C |
存儲溫度 |
-40 ~ 95 °C |
RoHS狀態 |
RoHS |
耐振動性 |
3.0G (29.4 m/s²) |
|
典型特征 : |
表面霧面,風景模式,寬溫,高亮度,背光易換,白光LED背光,寬屏,上/下/左/右翻轉顯示 |
二、奇美7寸液晶模組G070Y3-T01結構詳情
像素特征 : |
像素數量 |
800(RGB)×480 ,WVGA |
點間距 |
0.065×0.1725 mm (H×V) |
像素布局 |
RGB垂直條狀 |
像素間距 |
0.1725×0.1725 mm (H×V) |
|
結構尺寸 : |
顯示區域 |
156×82.8 mm (H×V) |
可視區域 |
159.3×86.0 mm (H×V) |
外觀尺寸 |
165×94 mm (H×V) |
外觀厚度 |
5.7/6.65 (Typ./Max.) |
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
寬高比 |
17:9 (H:V) |
外觀形狀 |
-- |
|
其它特征 : |
重量 |
180g (Typ.) |
表面處理 |
霧面 (Haze 25%),Hard coating (3H) |
三、奇美7寸液晶模組G070Y3-T01光學詳情
基本信息 : |
面板亮度 |
600 cd/m² (Typ.) |
對比度 |
650:1 (Typ.) (透射) |
可視角度 |
70/70/60/60 (Typ.)(CR≥10) |
光學模式 |
TN,常白顯示,透射式 |
|
最佳視角 |
6 o'clock |
反應時間 |
5/11(Typ.)(Tr/Td) (ms) |
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
顯示顏色 |
262K(6-bit ) |
色域 |
60% NTSC (CIE1931) |
亮度變動 |
1.25/1.40 (Typ./Max.)(5 points) |
四、奇美7寸液晶模組G070Y3-T01電子詳情
工作頻率 : |
60Hz |
翻轉掃描 : |
翻轉 (180°) |
時序控制 (T-CON) : |
Need external T-CON |
五、奇美7寸液晶模組G070Y3-T01背光詳情
背光特征 : |
燈管類型 |
WLED |
是否可換 |
Replaceable |
燈管壽命 |
50K(Typ.) (Hours) |
數量 |
9S3P |
燈管形狀 |
3串 |
位置 |
側入式光源(底部) |
|
燈管電氣 : |
電壓輸入 |
26.1/27.9/29.7V (Min./Typ./Max.) |
電流輸入 |
20mA (Typ.) |
||
功耗 |
1.674W (Typ.) |
|||||
接口特征 : |
類型 |
端子 |
燈管驅動 |
無 |
||
接口詳情: |
腳數 |
數量 |
接口定義 |
|||
4pins |
1pcs |
BLE-4PINS-ACCC |
六、奇美7寸液晶模組G070Y3-T01信號詳情
信號系統 : |
TTL (1 ch, 6-bit) |
|||||
信號電氣 : |
電壓輸入 |
3.3/10.5/18/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
電流輸入 |
2.86/21.0/0.13/0.13mA (Typ.)(ICC/IDD/IGG/IEE) |
||
信號邏輯電壓 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|||||
接口特征 : |
類型 |
FPC |
||||
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
航空電子 |
0.5 mm |
50pins |
1 pcs |
七、奇美7寸液晶模組G070Y3-T01包裝詳情
包裝箱: |
數量 |
重量 |
尺寸 (L×W×H) |
40 pcs / 箱 |
15.5Kgs |
435×350×265 mm (L×W×H) |
