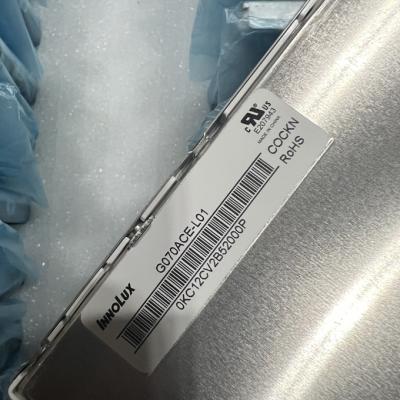

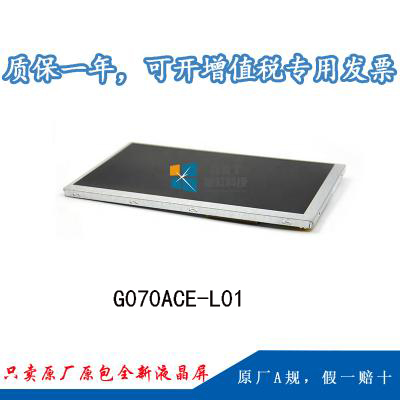

| 基本信息： | 面板品牌 | 奇美 | 面板型號 | G070ACE-L01 |
| 面板尺寸 | 7.0英寸 | 面板應用 | 工業 | |
| 面板類型 |
a-Si TFT-LCD , 液晶模組
|
|||
| 工作環境： | 工作溫度 | -35 ~ 85 °C | 存儲溫度 | -40 ~ 90 °C |
| RoHS | RoHS | 耐振動性 | - | |
| 典型特征： | 表面霧面，6/8位灰階可選，廣視角，風景模式，超寬溫，白光LED背光，背光壽命大于5萬小時，寬屏 | |||
二、奇美7寸寬溫全視角工業液晶模組G070ACE-L01 結構詳情
| 像素特征： | 像素?cái)?shù)量 | 800(RGB)×480 , WVGA | 點間距 |
0.0635×0.1905 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1905×0.1905 mm (H×V) | |
| 結構尺寸： | 顯示區域 | 152.4×91.44 mm (H×V) | 可視區域 | 154.4×93.44 mm (H×V) |
| 外觀尺寸 | 170×110 mm (H×V) | 外觀厚度 | 6.0±0.5 mm | |
| 外觀特征： | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 15:9 (H:V) | 外觀樣式 | - | |
| 安裝孔位： |
Side mounting holes (4-M3) on left, right bezel
|
|||
| 其它特征： | 重量 | 183±9g | 表面處理 | 霧面，Hard coating (3H) |
三、奇美7寸寬溫全視角工業液晶模組G070ACE-L01光學詳情
| 基本信息： | 面板亮度 | 500 cd/m² (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AAS，常黑顯示，透射式 | |
| 最佳視角 | 全視角 | 反應時間 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 白色色度 | Wx:0.313; Wy:0.315 | 顯示顏色 | 262K/16.7M (6-bit / 8-bit) |
| 色域 | 70% NTSC (CIE1931) | 亮度變動 | 1.43 (Max.)(5 points) |
四、奇美7寸寬溫全視角工業液晶模組G070ACE-L01電子詳情
| 工作頻率： | 60Hz |
| 翻轉掃描： | No |
| 功率消耗： | 2.48W (Typ.) |
五、奇美7寸寬溫全視角工業液晶模組G070ACE-L01背光詳情
| 背光特征： | 燈管類型 | WLED | 燈管形狀 | - | 燈管壽命 | 50K(Min.) (Hours) |
| 是否可換 | - | 數量 | - | 位置 | 側入式光源 | |
| 接口特征： | 類型 | 包含在屏信號接口中 | 位置 | - | ||
| 燈管驅動 | 含LED驅動器 | |||||
| 驅動電氣： | 電壓輸入 | 12/18V (Typ./Max.) | 電流輸入 | 0.1/0.17A (Min./Typ.) | ||
| 功耗 | 2.0/2.3W (Typ./Max.) | |||||
六、奇美7寸寬溫全視角工業液晶模組G070ACE-L01信號詳情
| 信號系統 : | LVDS (1 ch, 6/8-bit) | 信號邏輯電壓 | - | ||
| 信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 135/200mA (Typ./Ma.) | |
| 功耗 | 0.48/0.73W (Typ./Max.) | ||||
| 接口特征： | 類型 | 端子 | 位置 | - | |
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 |
| 慶良 | 093G30-B0001A-G4 | 1.0 mm | 30 pins | 1pcs | |
七、奇美7寸寬溫全視角工業液晶模組G070ACE-L01包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 38 pcs / 箱 | 8.30 Kgs | 455×370×275 mm |
