| 基本信息 : |

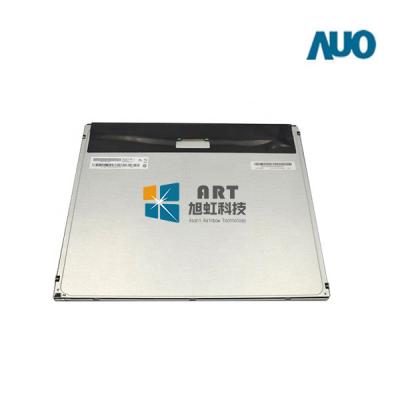

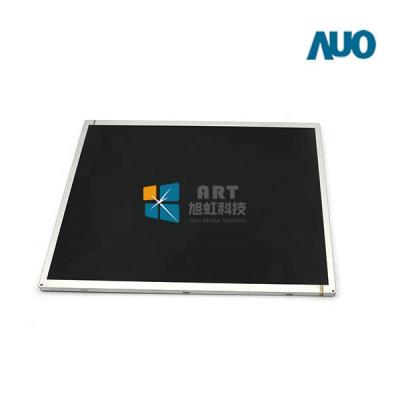

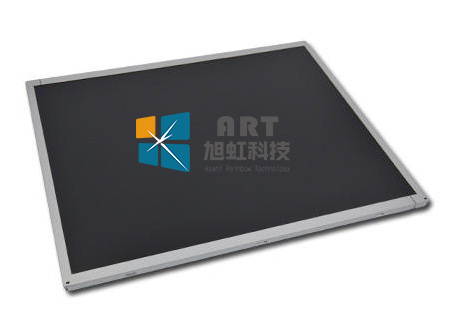

制造商 | 奇美 | 面板型號 | R150XJE-L01 |
| 面板尺寸 | 15" | 面板應用 | 工業,醫療影像 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境 : | 工作溫度 | -10 ~ 65 °C | 存儲溫度 | -25 ~ 65 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 典型特征 : | 廣色域，表面霧面，6/8位灰階可選，廣視角，背光易換，風景模式，白光LED背光，背光壽命大于5萬小時，信號端子正裝，180度翻轉顯示 | |||
| 生產情況 : | 量產中 | |||
| 像素特征 : | 像素數量 | 1024(RGB)×768 ,XGA | 點間距 | 0.099×0.297 mm(W×H) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.297×0.297mm(W×H) | |
| 結構尺寸 : | 顯示區域 | 304.128(W)×228.096(H) mm | 可視區域 | 307.4(W)×231.3(H) mm |
| 外觀尺寸 | 326.5(W)×253.5(H) mm | 外觀厚度 | 9.1/9.6 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3 (W:H) | 外觀形狀 | - | |
| 安裝方式 | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征 : | 重量 | 700±50g | 表面處理 | 霧面，Hard coating (3H) |
| 基本信息 : |
面板亮度 | 350 cd/m² (Typ.) | 對比度 | 2500:1 (Typ.) (透射) |
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | Super MVA，常黑顯示，透射式 | |
| 最佳視角 | 全視角 | 反應時間 | 15/10(Typ.)(Tr/Tf) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.300; Wy:0.325 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度變動 | 1.25/1.33(Typ./Max.)(9 points) |
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (180°) |
| 功率總耗 : | 10.9W (Typ.) |
| 背光特征 : | 燈管類型 | WLED | 是否可換 | Replaceable | 燈管壽命 | 50K(Typ.) (Hours) | ||
| 數量 | - | 燈管形狀 | - | 位置 | 側入式光源 | |||
| WLED驅動電氣 : | 電壓輸入 | 12.0±1.2V | 電流輸入 | 0.6±0.2A | ||||
| 功率消耗 | 7.9W (Max..) | |||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | 含LED驅動器 | ||||
| 接口詳情： | 型號 | 腳距 | 腳數 | 數量 | ||||
| CI4205M2HRP-NH | 1.25 mm | 5 pins | 1 pcs | |||||
| 信號系統 : | LVDS (1 ch, 6/8-bit) | |||||
| 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 590/690mA (Typ./Max.) | |||
| 接口特征 : | 類型 | 端子 | ||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| - | - | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-010F | |
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 12 pcs / 箱 | 11.97Kgs | 489×382×320 mm (L×W×H) |
