2、正常使用下，液晶屏自售出之日起予以保修1年，

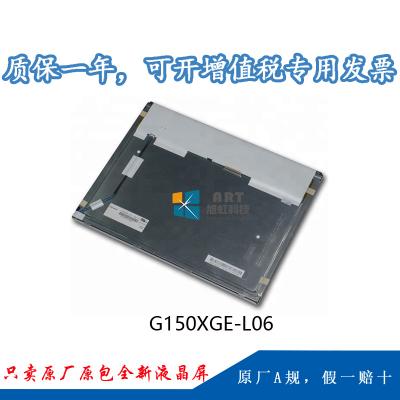

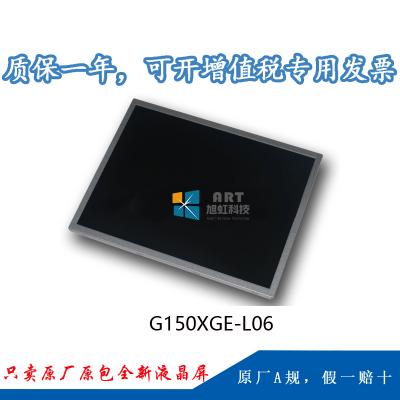

一、奇美15寸液晶模組G150XGE-L06應用特征
|
基本信息 : |
制造商 |
奇美 |
面板型號 |
G150XGE-L06 |
|
面板尺寸 |
15” |
面板應用 |
工業 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 70 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
- |
|
|
典型特征 : |
表面霧面，6/8位灰階可選，背光易換，風景模式，白光LED背光，信號端子正裝 |
|||
|
生產情況 : |
量產中 |
|||
二、奇美15寸液晶模組G150XGE-L06結構詳情
|
像素特征 : |
像素數量 |
1024(RGB)×768 ,XGA |
點間距 |
0.099×0.297 mm(W×H) |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.297×0.297mm(W×H) |
|
|
結構尺寸 : |
顯示區域 |
304.128(W)×228.096(H) mm |
可視區域 |
307.4(W)×231.3(H) mm |
|
外觀尺寸 |
326.5(W)×253.5(H) mm |
外觀厚度 |
11.56±0.5 mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
4:3 (W:H) |
外觀形狀 |
- |
|
|
安裝方式 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它特征 : |
重量 |
1.04/1.09Kgs (Typ./Max.) |
表面處理 |
霧面，Hard coating (3H) |
三、奇美15寸液晶模組G150XGE-L06光學詳情
|
基本信息 : |
面板亮度 |
250 cd/m² (Typ.) |
對比度 |
700:1 (Typ.) (透射) |
|
可視角度 |
45/45/25/45 (Typ.)(CR≥10) |
光學模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
反應時間 |
5/11(Typ.)(Tr/Tf) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
顯示顏色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
60% NTSC (CIE1931) |
亮度變動 |
1.25/1.43(Typ./Max.)(9 points) |
四、奇美15寸液晶模組G150XGE-L06電子詳情
|
工作頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
7.5W (Typ.) |
五、奇美15寸液晶模組G150XGE-L06背光詳情
|
背光特征 : |
燈管類型 |
WLED |
是否可換 |
Replaceable |
燈管壽命 |
30K(Typ.) (Hours) |
||
|
數量 |
- |
燈管形狀 |
- |
位置 |
側入式光源 |
|||
|
WLED驅動電氣 : |
電壓輸入 |
12.0±1.2V |
電流輸入 |
0.35/0.40/0.55A (Min./Typ./Max.) |
||||
|
功率消耗 |
4.5/4.9W (Typ./Max.) |
|||||||
|
接口特征 : |
類型 |
端子 |
燈管驅動 |
含LED驅動器 |
||||
|
接口詳情： |
型號 |
腳距 |
腳數 |
數量 |
||||
|
3808K-F05N-03L |
1.25 mm |
5 pins |
1 pcs |
|||||
六、奇美15寸液晶模組G150XGE-L06信號詳情
|
信號系統 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
590/690mA (Typ./Max.) |
|||
|
接口特征 : |
類型 |
端子 |
||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
- |
- |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C8B-020D |
|
七、奇美15寸液晶模組G150XGE-L06包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
15 pcs / 箱 |
12.02Kgs |
511×420×360 mm (L×W×H) |
