2、正常使用下，液晶屏自售出之日起予以保修1年，

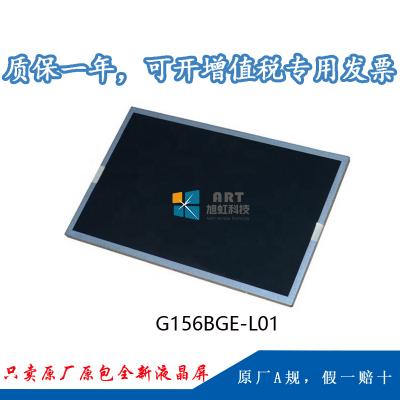

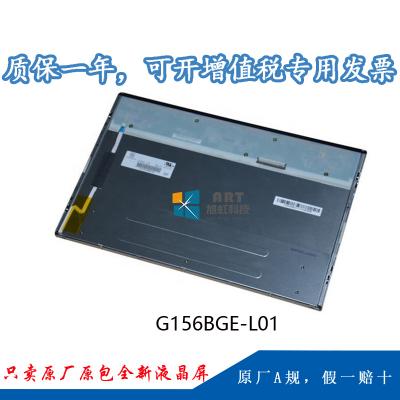

一、奇美15.6寸液晶模組G156BGE-L01應用特征
|
基本信息 : |
制造商 |
奇美 |
面板型號 |
G156BGE-L01 |
|
面板尺寸 |
15.6” |
面板應用 |
工業 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
0 ~ 60 °C |
存儲溫度 |
-20 ~ 60 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
表面霧面，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時，寬溫,信號端子正裝 |
|||
|
生產情況 : |
量產中 |
|||
二、奇美15.6寸液晶模組G156BGE-L01結構詳情
|
像素特征 : |
像素?cái)?shù)量 |
1366(RGB)×768 ,WXGA |
點間距 |
0.084×0.252mm(W×H) |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.252×0.252mm(W×H) |
|
|
結構尺寸 : |
顯示區域 |
344.232(W)×193.536(H) mm |
可視區域 |
347.53(W)×196.84(H) mm |
|
外觀尺寸 |
363.8(W)×215.92(H) mm |
外觀厚度 |
16.85±0.5 mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
16:9 (H:V) |
外觀形狀 |
- |
|
|
安裝方式 : |
Side mounting holes; Rear mounting holes |
|||
|
其它特征 : |
重量 |
1.19/1.25Kgs (Typ./Max.) |
表面處理 |
霧面，Hard coating (3H) |
三、奇美15.6寸液晶模組G156BGE-L01光學詳情
|
基本信息 : |
面板亮度 |
300 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
80/80/80/80 (Typ.)(CR≥10) |
光學模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
- |
反應時間 |
3/7 (Typ.)(Tr/Td) ms |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
顯示顏色 |
16.7M (8-bit) |
|
色域 |
65% NTSC (CIE1931) |
亮度均勻性 |
1.54 (Max.)(9 points) |
四、奇美15.6寸液晶模組G156BGE-L01電子詳情
|
工作頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
10.95W |
五、奇美15.6寸液晶模組G156BGE-L01背光詳情
|
背光特征 : |
燈管類型 |
WLED |
燈管壽命 |
50K(Typ.) (Hours) |
||||
|
數量 |
- |
位置 |
側入式光源（底部） |
|||||
|
WLED驅動電氣 : |
電壓輸入 |
12.0±1.2V |
電流輸入 |
0.8±0.2A |
||||
|
功率消耗 |
9.6W (Typ.) |
|||||||
|
接口特征 : |
類型 |
端子 |
燈管驅動 |
含LED驅動器 |
||||
六、奇美15.6寸液晶模組G156BGE-L01信號詳情
|
信號系統 : |
LVDS (1 ch, 8-bit) |
||||||
|
信號電氣： |
電壓輸入 |
5.0V (Typ.) |
電流輸入 |
0.22/0.27A (Typ./Max.) |
|||
|
功率消耗 |
1.35/1.60W (Typ./Max.) |
||||||
|
接口特征 : |
類型 |
端子 |
|||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
|
- |
- |
1.0 mm |
30pins |
1 pcs |
LVDS-30P1C8B-180A |
||
七、奇美15.6寸液晶模組G156BGE-L01包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
10 pcs / 箱 |
17.0Kgs |
465×362×314 mm |
