2、正常使用下，液晶屏自售出之日起予以保修1年，

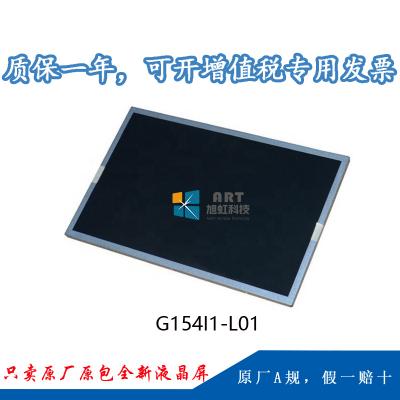

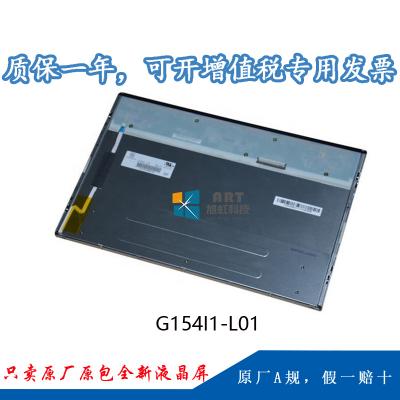

一、奇美15.4寸液晶模組G154I1-L01應用特征
|
基本信息 : |
制造商 |
奇美 |
面板型號 |
G154I1-L01 |
|
面板尺寸 |
15.4” |
面板應用 |
工業,車載顯示 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境 : |
工作溫度 |
-30 ~ 80°C |
存儲溫度 |
-40 ~ 85 °C |
|
RoHS狀態 |
RoHS |
耐振動性 |
- |
|
|
典型特征 : |
表面鏡面，廣視角，寬溫，高亮度，背光易換，風景模式，白光LED背光，背光壽命大于5萬小時，寬屏，180度翻轉顯示 |
|||
|
生產情況 : |
已停產 |
|||
二、奇美15.4寸液晶模組G154I1-L01結構詳情
|
像素特征 : |
像素數量 |
1280(RGB)×768 ,WXGA |
點間距 |
0.08625×0.25875 mm(H×V) |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.25875×0.25875mm(H×V) |
|
|
結構尺寸 : |
顯示區域 |
331.2(H)×207(V) mm |
可視區域 |
334.5(H)×210.3(V) mm |
|
外觀尺寸 |
352(H)×230(V) mm |
外觀厚度 |
15.8±0.5 mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
16:10 (H:V) |
外觀形狀 |
- |
|
|
安裝方式 |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它特征 : |
重量 |
1.29/1.35Kgs (Typ./Max.) |
表面處理 |
鏡面 (Haze 0%)，Hard coating (3H)，抗反射處理 |
三、奇美15.4寸液晶模組G154I1-L01光學詳情
|
基本信息 : |
面板亮度 |
700 cd/m² (Typ.) |
對比度 |
700:1 (Typ.) (透射) |
|
可視角度 |
80/80/80/80 (Typ.)(CR≥10) |
光學模式 |
Super MVA，常黑顯示，透射式 |
|
|
最佳視角 |
全視角 |
反應時間 |
5/11(Typ.)(Tr/Tf) (ms) |
|
|
色彩性能 : |
白色色度 |
- |
顯示顏色 |
262K(6-bit) |
|
顯示性能 : |
室外可視性 |
是 |
||
四、奇美15.4寸液晶模組G154I1-L01電子詳情
|
工作頻率 : |
60Hz |
|
翻轉掃描 : |
翻轉 (180°) |
五、奇美15.4寸液晶模組G154I1-L01背光詳情
|
背光特征 : |
燈管類型 |
CCFL |
是否可換 |
Replaceable |
燈管壽命 |
50K(Typ.) (Hours) |
||
|
數量 |
4 pcs |
燈管形狀 |
直條 |
位置 |
側入式光源(頂部和底部) |
|||
|
WLED驅動電氣 : |
電壓輸入 |
600±60V |
電流輸入 |
3.0/7.0/8.0mA (Min./Typ./Max.) |
||||
|
功率消耗 |
16.8W (Typ.) |
|||||||
|
工作頻率 |
40/55/80KHz (Min./Typ./Max.) |
|||||||
|
接口特征 : |
類型 |
端子 |
||||||
|
接口詳情： |
型號 |
腳距 |
腳數 |
數量 |
||||
|
35001HS-02L |
3.5 mm |
2 pins |
4 pcs |
|||||
六、奇美15.4寸液晶模組G154I1-L01信號詳情
|
信號系統 : |
LVDS (1 ch, 6-bit) |
|||||
|
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
410mA (Typ.) |
|||
|
接口特征 : |
類型 |
端子 |
||||
|
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
|
- |
- |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C6B-010C |
|
七、奇美15.4寸液晶模組G154I1-L01包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
10 pcs / 箱 |
14.7Kgs |
465×362×314 mm (L×W×H) |
