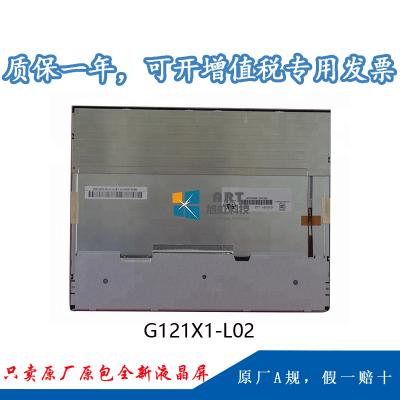

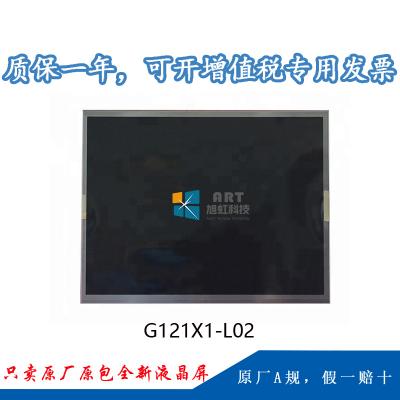

一、奇美12.1寸液晶模組G121X1-L02應用特征
基本信息 : |
制造商 |
奇美 |
面板型號 |
G121X1-L02 |
面板尺寸 |
12.1” |
面板應用 |
工業,車載顯示 |
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
工作環境 : |
工作溫度 |
-30 ~ 80 °C |
存儲溫度 |
-40 ~ 85 °C |
RoHS狀態 |
RoHS |
耐振動性 |
1.5G (14.7 m/s²) |
|
典型特征 : |
表面鏡面,廣視角,寬溫,背光易換,風景模式,背光壽命大于5萬小時 |
|||
生產情況 : |
已停產 |
二、奇美12.1寸液晶模組G121X1-L02 結構詳情
像素特征 : |
像素數量 |
1024(RGB)×768 , XGA |
點間距 |
0.080×0.240 mm(W×H) |
像素布局 |
RGB垂直條狀 |
像素間距 |
0.240×0.240 mm(W×H) |
|
結構尺寸 : |
顯示區域 |
245.76(H) × 184.32(V)mm |
可視區域 |
249.0(W)×187.5(H) mm |
外觀尺寸 |
260.5(W)×204(H) mm |
外觀厚度 |
12.2±0.5 mm |
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
寬高比 |
4:3 (H:V) |
外觀形狀 |
-- |
|
安裝方式 |
Side mounting holes (4-M2) on left, right bezel |
|||
其它特征 : |
重量 |
700g (Max.) |
表面處理 |
霧面 (Haze 0%),Hard coating (3H) |
三、奇美12.1寸液晶模組G121X1-L02光學詳情
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
對比度 |
700:1 (Typ.) (透射) |
可視角度 |
80/80/80/80 (Typ.)(CR≥10) |
光學模式 |
TN,常白顯示,透射式 |
|
最佳視角 |
-- |
反應時間 |
6/7(Typ.)(Tr/Td) (ms) |
|
色彩性能 : |
白色色度 |
- |
顯示顏色 |
262 (6-bit ) |
色域 |
- |
亮度變動 |
1.25/1.40 (Typ./Max.)(5 points) |
四、奇美12.1寸液晶模組G121X1-L02電子詳情
工作頻率 : |
60Hz |
翻轉掃描 : |
No |
五、奇美12.1寸液晶模組G121X1-L02背光詳情
背光特征 : |
燈管類型 |
CCFL |
是否可換 |
Replaceable |
燈管壽命 |
50K(Typ.) (Hours) |
||
數量 |
2 pcs |
燈管形狀 |
直條 |
位置 |
側入式光源(頂部和底部) |
|||
WLED驅動電氣 : |
電壓輸入 |
500±50V |
電流輸入 |
2.0/8.0/8.5mA (Min./Typ./Max.) |
||||
工作頻率 |
45/80KHz (Min./Max.) |
|||||||
功率消耗 |
8.0W (Typ.) |
|||||||
接口特征 : |
類型 |
端子 |
燈管驅動 |
無 |
||||
接口詳情 : |
數量 |
腳數 |
腳間距 |
|||||
2pcs |
3pins |
4.0mm |
六、奇美12.1寸液晶模組G121X1-L02信號詳情
信號系統 : |
LVDS (1 ch, 6-bit) |
|||||
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
510mA (Typ.) |
|||
功率消耗 |
1.68W (Typ.) |
|||||
接口特征 : |
類型 |
端子 |
||||
端子詳情 : |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
航空電子 |
FI-SEB20P-HFE |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C6B-070A |
七、奇美12.1寸液晶模組G121X1-L02包裝詳情
包裝箱: |
數量 |
重量 |
尺寸 (L×W×H) |
15 pcs / 箱 |
11.15Kg |
465×362×314 mm (L×W×H) |
