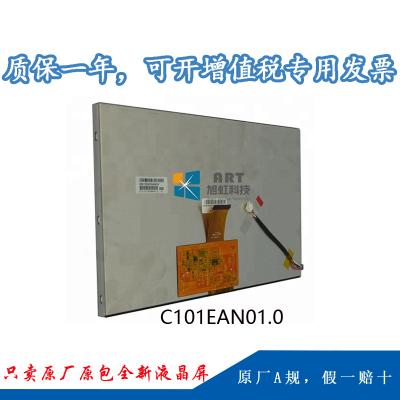

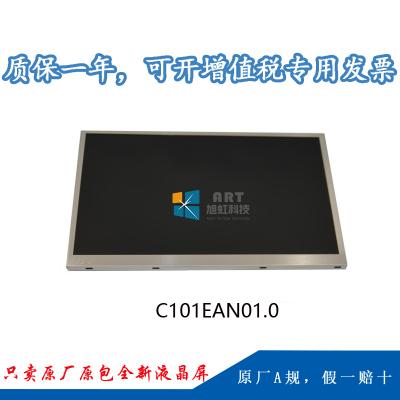

一、友達10.1寸車載液晶模組C101EAN01.0應用特征
|
基本信息： |
品牌 |
型號 |
屏幕類型 |
其它名稱 |
|
友達 |
C101EAN01.0 |
a-Si TFT-LCD , 液晶模組 |
- |
|
|
最大額定： |
RoHS |
工作溫度 |
存儲溫度 |
抗振能力 |
|
RoHS |
-30 ~ 85 °C |
-40 ~ 95 °C |
2.9G (28.4 m/s²) |
|
|
適用于： |
車載 |
|||
|
典型特征： |
表面霧化，廣視角，風景模式，寬溫，3G抗震，高亮度，白光LED背光，寬溫，上/下/左/右翻轉顯示 |
|||
二、友達10.1寸車載液晶模組C101EAN01.0結構特征
|
屏幕尺寸： |
10.1吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
點間距(W×H) |
像素間距(W×H) |
|
1280(RGB)×720 , WXGA |
RGB垂直條狀 |
0.058×0.175 mm |
0.175×0.175 mm |
|
|
結構尺寸： |
顯示尺寸(W×H) |
可視尺寸(W×H) |
外觀尺寸(W×H) |
外觀厚度 |
|
223.68×125.82 mm |
226.78×132.22 mm |
238.6×148 mm |
7.5/10.3 (Typ./Max.) mm |
|
|
外觀特征： |
物理形狀 |
寬高比 |
風景肖像 |
外觀樣式 |
|
平面矩形 |
16:9 (W : H) |
風景模式 |
||
|
其他特征： |
表面防護 |
重量 |
表面處理 |
|
|
370±37g |
霧面 |
|||
三、友達10.1寸車載液晶模組C101EAN01.0光學特征
|
基本信息： |
亮度(cd/m²) |
光學模式 |
對比度 |
|
400 (Typ.) |
AHVA，常黑顯示，透射式 |
1000:1 (Typ.) (透射) |
|
|
可視角度(L/R/U/D) |
最佳視角 |
響應速度 |
|
|
80/80/80/80 (Typ.)(CR≥10) |
全視角 |
20/20 (Max.)(Tr/Td) (ms) |
|
|
色彩性能： |
色域 |
顏色數量 |
白場色度 |
|
71% NTSC (CIE1931) |
16.7M (8-bit) |
Wx:0.305，Wy:0.30 |
|
|
白場變動： |
1.25 (Max.)(9 points) |
||
四、友達10.1寸車載液晶模組C101EAN01.0電子特征
|
刷新頻率： |
60Hz |
|
翻轉掃描： |
翻轉 (水平/垂直) |
五、友達10.1寸車載液晶模組C101EAN01.0信號特征
|
信號電氣： |
電流輸入 |
電壓輸入 |
功耗 |
|||
|
140/488mA (Typ.)(IDD/IDDA) |
3.3/3.3V (Typ.)(VDD/VDDA) |
- |
||||
|
接口特征： |
位置 |
類型 |
信號類型 |
|||
|
- |
FPC |
LVDS (1 ch, 8-bit) |
||||
|
信號接口： |
品牌 |
型號 |
數量 |
腳間距 |
腳數 |
腳定義 |
|
1pcs |
0.5 mm |
40pins |
- |
|||
六、友達10.1寸車載液晶模組C101EAN01.0背光特征
|
背光特征： |
類型 |
位置 |
形狀 |
數量 |
壽命（小時） |
是否可換 |
|
WLED |
側入式光源 |
3串 |
8S3P |
10K(Min.) |
- |
|
|
接口特征： |
位置 |
類型 |
WLED |
|||
|
- |
端子 |
無 |
||||
| 接口詳情 : |
品牌 |
型號 |
數量 |
腳間距 |
腳數 |
腳定義 |
|
日壓端子 |
GHR-05V-S |
1pcs |
1.25mm |
5pins |
BLE-5PINS-ANNCCC |
|
七、友達10.1寸車載液晶模組C101EAN01.0包裝詳情
|
包裝箱： |
每箱數量 |
重量 |
包裝箱尺寸 |
|
60pcs/箱 |
- |
- |
