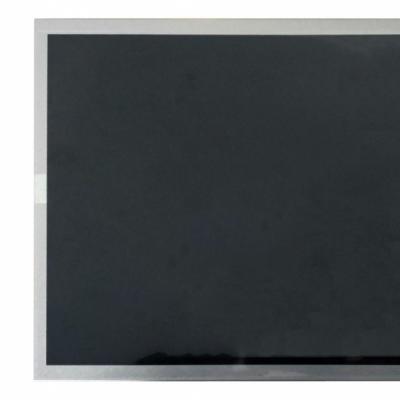

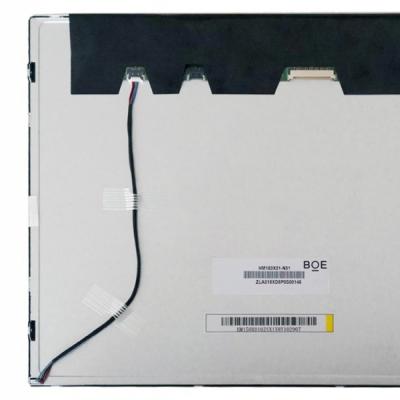

一、京東方液晶模組HM150X01-N01 應用詳情
|
基本信息 :
|
制造商 |
京東方（BOE） |
型號 |
HM150X01-N01 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
工業，醫療影像 |
|
|
對角尺寸 |
15" |
|||
|
應用環境 : |
存儲溫度 |
-20 ~ 70 °C |
工作溫度 |
-20 ~ 70 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
背光易換，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝，6/8位灰階可選，表面霧面 |
|||
二、京東方液晶模組HM150X01-N01 結構詳情
|
像素特征 : |
解析度 |
1024(RGB)×768, XGA |
點間距(mm) |
0.099×0.297 mm (H×V) |
|
像素排列 |
RGB垂直條狀 |
像素間距(mm) |
0.297×0.297 mm (H×V) [85PPI] |
|
|
結構尺寸 : |
顯示區域(mm) |
304.128×228.096 mm (H×V) |
開口區域(mm) |
307.3×231.3 mm (H×V) |
|
外觀尺寸(mm) |
326.5×253.5 mm (H×V) |
外觀厚度(mm) |
7.22/10 (Typ./Max.) mm |
|
|
外觀特征 : |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它參數 : |
重量 |
850g (Typ.) |
表面處理 |
霧面 (Haze 25%)，Hard coating (3H) |
三、京東方液晶模組HM150X01-N01 光學詳情
|
基本信息 : |
顯示亮度 |
350 cd/m² (Typ.) |
對比度 |
700:1 (Typ.) (透射) |
|
可視角度 |
80/80/80/80 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
- |
響應時間(ms) |
8 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能 : |
白色坐標 |
X:0.313; Y:0.329 |
支持顏色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色溫 |
6485K |
亮度均勻性 |
1.25/1.33 (Typ./Max.)(9 points) |
|
|
1931色域 : |
NTSC比值 |
59% |
sRGB覆蓋率 |
74% |
|
Adobe RGB覆蓋率 |
59% |
DCI-P3覆蓋率 |
61% |
|
|
Rec.2020覆蓋率 |
44% |
色域說明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京東方液晶模組HM150X01-N01 電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
8.4/10.0W (Typ./Max.) |
五、京東方液晶模組HM150X01-N01信號詳情
|
信號電氣 : |
電壓供應 |
3.3V (Typ.) |
電流供應 |
520/700mA (Typ./Max.) |
||
|
功耗 |
1.72W (Typ.) |
|||||
|
信號類型 : |
LVDS (1 ch, 6/8-bit) |
邏輯電壓 |
- |
|||
|
接口特征 : |
位置 |
背面 |
類型 |
端子 |
||
|
接口詳情 : |
品牌 |
型號 |
數量 |
腳數 |
腳距 |
腳定義 |
|
廣瀨電機 |
DF14H-20P-1.25H |
1 pcs |
20 pins |
1.25 mm |
LVDS-20P1C8B-060A |
|
六、京東方液晶模組HM150X01-N01光源詳情
|
光源特征 : |
光源類型 |
WLED |
光源形狀 |
3串 |
位置 |
側入式光源(底部) |
|
數量 |
9S3P |
是否可換 |
Replaceable |
燈管壽命 |
50K (Min.) 小時 |
|
|
燈管電氣 : |
電壓輸入 |
27.9±1.8V |
電流輸入 |
60mA (Typ.) |
||
|
功耗 |
4.7/5.1/5.4W (Min./Typ./Max.) |
|||||
|
接口特征 : |
位置 |
- |
類型 |
端子 |
||
|
接口詳情 : |
品牌 |
型號 |
數量 |
腳數 |
腳距 |
腳定義 |
|
1 pcs |
5 pins |
|||||
|
背光驅動 : |
含LED驅動器 |
|||||
|
驅動電氣 : |
電壓供應 |
10.8/12.0/12.6V (Min./Typ./Max.) |
電流供應 |
550/600/700mA (Min./Typ./Max.) |
||
|
功耗 |
6.0±0.4W |
|||||
七、京東方液晶模組HM150X01-N01包裝詳情
|
包裝箱 : |
數量 |
重量 |
包裝箱尺寸 |
|
10pcs / 箱 |
- |
- |
