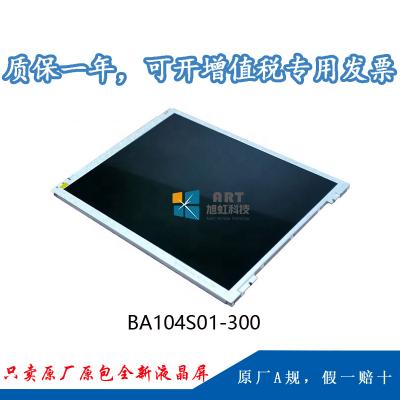

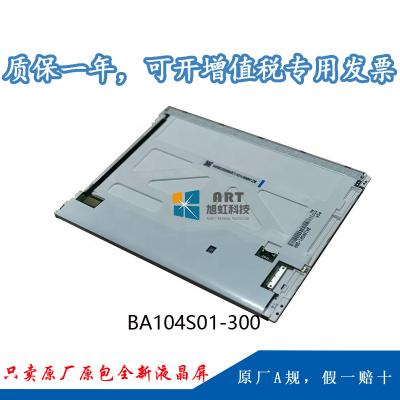

一 、京東方10.4寸工業液晶模組BA104S01-300應用詳情|
基礎信息： |
制造商 |
京東方（BOE） |
型號 |
BA104S01-300 |
|
類型 |
a-Si TFT-LCD , 液晶模組 |
應用產品 |
工業,醫療影像 |
|
|
屏幕尺寸 |
10.4” |
別名 | ET104S0M-N10 | |
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 80 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典型特征： |
6/8位灰階可選，廣視角，風景模式，白光LED背光 |
|||
二 、京東方10.4寸工業液晶模組BA104S01-300結構詳情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
點間距 |
0.088×0.264 mm (H×V) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.264×0.264 mm (H×V) |
|
|
結構尺寸： |
顯示區域 |
211.2×158.4 mm (H×V) |
開口區域 |
215.0×162.0 mm (H×V) |
|
外觀尺寸 |
236×176.9 mm (H×V) |
外觀厚度 |
5.60±0.30 mm |
|
|
外觀特征 ： |
物理性質 |
平面矩形 |
外觀樣式 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
|||
|
其他參數： |
重量 |
300(Max.) |
表面處理 |
Clear |
三、京東方10.4寸工業液晶模組BA104S01-300光學詳情
|
基礎信息： |
顯示亮度 |
300(min)/350(typ) cd/m² |
對比度 |
800:1 (Typ.) (透射) |
|
可視角度 |
80/80/65/75 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
推薦視角 |
12 o'clock |
響應時間 |
30 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐標 |
Wx:0.284; Wy:0.32 |
支持顏色 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
|
色域 |
55% NTSC (CIE1931) |
亮度均勻性 |
1.25/1.43 (Typ./Max.)(9 points) |
四、京東方10.4寸工業液晶模組BA104S01-300電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
3.366W (Typ.) |
五、京東方10.4寸工業液晶模組BA104S01-300信號詳情
|
信號電氣： |
輸入電流 |
150±30mA |
輸入電壓 |
3.3V (Typ.) |
||
|
功率消耗 |
0.4/0.495/0.59W (Min./Typ./Max.) |
信號接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
信盛精工 |
MSB24013P20 |
1.0mm |
20pins |
1pcs |
|
|
六、京東方10.4寸工業液晶模組BA104S01-300發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
6S4P |
位置 |
側入式光源（底部） |
||||
|
可換性 |
- |
燈管形狀 |
陣列 |
燈管壽命 |
30K(Typ.) (Hours) |
|||||
|
燈管電氣： |
電壓輸入 |
12±0.5V |
電流輸入 |
120mA (Typ.) |
||||||
|
功耗 |
1.98W (Max.) |
|||||||||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||||||
|
燈管驅動： |
含LED驅動器 |
|||||||||
|
接口詳情： |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
接口定義 |
||||
|
信盛精工 |
MSB24038P5 |
1.25mm |
5pins |
1pcs |
|
|||||
七、京東方10.4寸工業液晶模組BA104S01-300包裝詳情
|
包裝箱： |
數量 |
尺寸 (L×W×H) |
重量 |
|
28pcs / 箱 |
500×400×300 mm (L×W×H) |
9.9±1.0 Kgs |
