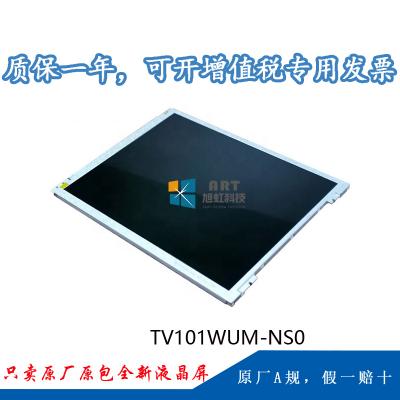

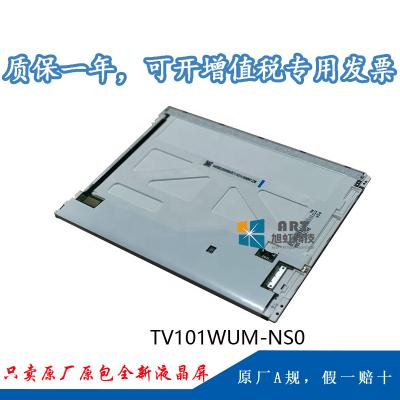

一、京東方液晶模組TV101WUM-NS0 應用特征
|
基本信息： |
品牌 |
型號 |
屏幕類型 |
其它名稱 |
|
友達 |
TV101WUM-NS0 |
a-Si TFT-LCD , 液晶模組 |
TV101WUM-NS0 |
|
|
最大額定： |
RoHS |
工作溫度 |
存儲溫度 |
抗振能力 |
|
RoHS |
-10 ~ 60 °C |
-30 ~ 70 °C |
- |
|
|
適用于： |
工業 |
|||
|
典型特征： |
表面霧面，廣視角，肖像模式，白光LED背光 |
|||
二、京東方10.1寸液晶模組TV101WUM-NS0結構特征
|
屏幕尺寸： |
10.1吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
點間距(mm) |
像素間距(mm) |
|
1200(RGB)×1920 , WUXGA |
RGB垂直條狀 |
0.0376×0.1128 (H×V) |
0.1128×0.1128 (H×V) |
|
|
結構尺寸： |
顯示尺寸mm |
可視尺寸mm |
外觀尺寸(mm) |
外觀厚度(mm) |
|
135.36(H) × 216.576(V) |
- |
142.32(H) × 227.38(V) |
1.99 (Typ.) |
|
|
外觀特征： |
物理形狀 |
寬高比 |
風景肖像 |
外觀樣式 |
|
平面矩形 |
10:16 (W : H) |
風景模式 |
- |
|
|
安裝方式： |
Without |
|||
|
其他參數： |
重量 |
表面處理 |
||
|
110g (Typ.) |
霧面，Hard coating (3H)，抗反射處理 |
|||
三、京東方10.1寸液晶模組TV101WUM-NS0光學特征
|
基本信息： |
亮度(cd/m²) |
光學模式 |
對比度 |
|
450 cd/m² (Typ.) |
ADS，常黑顯示，透射式 |
900:1 (Typ.) (透射) |
|
|
可視角度(L/R/U/D) |
最佳視角 |
響應速度 |
|
|
85/85/85/85 (Typ.)(CR≥10) |
全視角 |
35 (Max.)(Tr+Tf) |
|
|
色度 |
Wx:0.300; Wy:0.310 |
||
|
色彩性能： |
色域 |
顏色數量 |
白場色度 |
|
71% NTSC (CIE1931) |
16.7M (8-bit) |
1.25 (Max.)(9 points) |
|
四、京東方10.1寸液晶模組TV101WUM-NS0電子特征
|
刷新頻率： |
60Hz |
|
翻轉掃描： |
No |
五、京東方10.1寸液晶模組TV101WUM-NS0信號詳情
|
信號電氣： |
輸入電流 |
40/21/17mA (Typ.)(IDD/ISP/ISN) |
輸入電壓 |
1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN) |
||
|
功率消耗 |
277.2/898.2mW (Typ./Max.) |
信號接口 |
MIPI (4 data lanes) |
|||
|
接口特征： |
位置 |
- |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
廣瀨電機 |
FH34SJ-34S-0.5SH |
0.5 mm |
34pins |
1 pcs |
||
六、京東方10.1寸液晶模組TV101WUM-NS0發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
4 strings |
位置 |
側入式光源 |
|
可換性 |
- |
燈管形狀 |
4串 |
燈管壽命 |
15K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
類型 |
包含在屏信號接口中 |
||
|
燈管驅動： |
無 |
|||||
|
燈管電氣： |
電壓供應 |
23.4/27/27.9V (Min./Typ./Max.) |
電流供應 |
85.2mA (Typ.) |
||
|
功率消耗 |
1.99/2.3/2.38W (Min./Typ./Max.) |
|||||
七、京東方10.1寸液晶模組TV101WUM-NS00包裝特征
|
包裝箱： |
數量 |
重量 |
尺寸 |
|
25 pcs / box |
- |
375×280×290 mm (L×W×H) |
