1、我公司G190SF01 V0為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

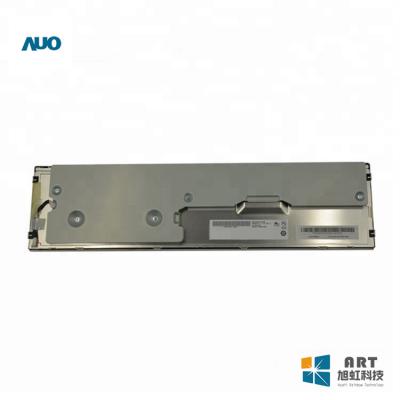

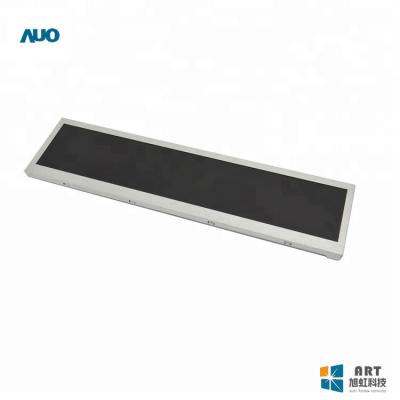

一、友達19寸工業液晶模組G190SF01 V0應用特征
|
基本信息： |
品牌 |
型號 |
屏幕類型 |
其它名稱 |
|
友達 |
G190SF01 V0 |
a-Si TFT-LCD , 液晶模組 |
G190SF01 V.0 |
|
|
最大額定： |
RoHS |
工作溫度 |
存儲溫度 |
抗振能力 |
|
RoHS |
0 ~ 60 °C |
-20 ~ 60 °C |
- |
|
|
適用于： |
工業，切割條形屏 |
|||
|
典型特征： |
廣色域，表面霧面，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時，超寬屏 ，信號端子正裝 |
|||
|
備注信息： |
1/3 Cut of 22" |
|||
二、友達19寸工業液晶模組G190SF01 V0結構特征
|
屏幕尺寸： |
19.0英寸 (22.0英寸 1/3切割) |
|||
|
像素特征： |
分辨率 |
像素配置 |
點間距(mm) |
像素間距(mm) |
|
1680(RGB)×342 |
RGB垂直條狀 |
0.094×0.282 |
0.282×0.282 |
|
|
結構尺寸： |
顯示尺寸mm |
可視尺寸mm |
外觀尺寸mm |
外觀厚度(mm) |
|
473.76(H) × 96.44(V) |
477.7(H) × 100.44(V) |
493.7(H) × 124.8(V) |
18.5 (Max.) mm |
|
|
外觀特征： |
物理形狀 |
寬高比 |
風景肖像 |
外觀樣式 |
|
平面矩形 |
>3:1 (H:V) |
風景模式 |
- |
|
|
安裝方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它參數 : |
重量 |
1.50Kgs (Typ.) |
表面處理 |
霧面，Hard coating (3H) |
三、友達19寸工業液晶模組G190SF01 V0光學特征
|
基本信息： |
亮度(cd/m²) |
光學模式 |
對比度 |
|
300 cd/m² (Typ.) |
P-MVA，常黑顯示，透射式 |
2000:1 (Typ.) (透射) |
|
|
可視角度(L/R/U/D) |
最佳視角 |
響應速度 |
|
|
89/89/89/89 (Typ.)(CR≥10) |
全視角 |
15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) ms |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
顏色數量 |
亮度均勻性 |
|
72% NTSC (CIE1931) |
16.7M (6-bit + Hi-FRC) |
1.25/1.33 (Typ./Max.)(9 points) |
|
四、友達19寸工業液晶模組G190SF01 V0電子特征
|
刷新頻率： |
60Hz |
|
翻轉掃描： |
No |
|
功率消耗 : |
18.0W (Typ.) |
五、友達19寸工業液晶模組G190SF01 V0信號詳情
|
背光特征： |
燈管類型 |
WLED |
數量 |
8S5P |
燈管壽命 |
50K(Min.) (Hours) |
|||||
|
是否可換 |
- |
燈管形狀 |
5串 |
位置 |
側入式光源(底部) |
||||||
|
接口特征 : |
類型 |
端子 |
位置 |
- |
|||||||
|
燈管驅動 |
含LED驅動器 |
||||||||||
|
接口詳情 |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
||||||
|
信盛精工 |
MS24049HJ |
1.25 mm |
9 pins |
1 pcs |
|||||||
|
驅動電氣： |
電壓輸入 |
12.0V (Typ.) |
電流輸入 |
1A (Typ.) |
|||||||
|
功耗 |
12.0W (Typ.) |
||||||||||
六、友達19寸工業液晶模組G190SF01 V0發光詳情
|
信號系統： |
LVDS (2 ch, 8-bit) |
信號邏輯電壓 |
- |
||
|
信號電氣： |
電壓輸入 |
5.0V (Typ.) |
電流輸入 |
1.2A (Typ.) |
|
|
功耗 |
6.0W (Typ.) |
||||
|
接口特征： |
類型 |
端子 |
位置 |
背面 |
|
|
端子詳情： |
品牌 |
型號 |
腳間距 |
腳數 |
數量 |
|
航空電子 |
FI-XB30SRL-HF11 |
1.0mm |
30pins |
1pcs |
|
七、友達19寸工業液晶模組G190SF01 V0包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
10 pcs / 箱 |
- |
564×320×228 mm (L×W×H) |
