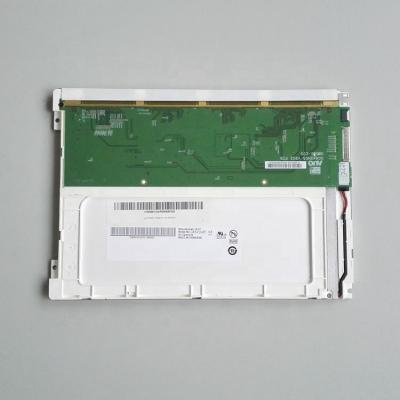

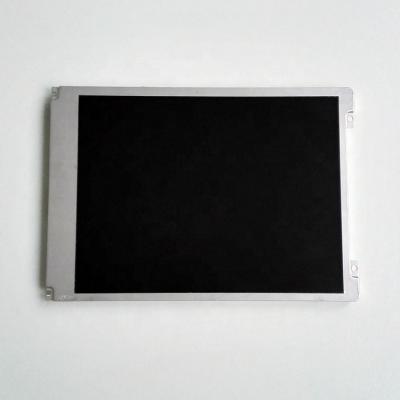

類型

a-Si TFT-LCD , 液晶模組

應用產品

工業

對角尺寸

8.4”

應用環境：

存儲溫度

-30 ~ 80 °C

工作溫度

-30 ~ 80 °C

RoHS

RoHS

抗振性能

1.5G (14.7 m/s²)

典型特征 :

寬溫，背光易換，白光LED背光，背光壽命大于5萬小時，含LED驅動器，上/下/左/右翻轉顯示，6/8位灰階可選，表面霧面

像素排列

RGB垂直條狀

像素間距(mm)

0.213×0.213 (H×V)

結構尺寸 :

顯示區域(mm)

170.4(H) × 127.8(V)

開口區域(mm)

174.15(H) × 131.2(V)

外觀尺寸(mm)

203(H) × 142.5(V)

外觀厚度(mm)

8.0 (Typ.)

外觀特征 :

物理形狀

平面矩形

外觀樣式

-

寬高比

4:3 (H:V)

風景肖像

風景模式

安裝方式 :

Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel

其它參數:

重量

250g (Typ.)

表面處理

霧面，Hard coating (3H)

可視角度

80/80/80/60 (Typ.)(CR≥10)

顯示模式

TN，常白顯示，透射式

推薦視角

6 o'clock

響應時間(ms)

20/10 (Typ.)(Tr/Td)

色彩性能 :

白色坐標

Wx:0.310; Wy:0.330

支持顏色

262K/16.2M (6-bit / 6-bit + FRC)

色溫

6638K

亮度均勻性

1.33/1.43 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

52%

sRGB覆蓋率

72%

Adobe RGB覆蓋率

54%

DCI-P3覆蓋率

54%

Rec.2020覆蓋率

39%

色域說明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

翻轉掃描 :

翻轉 (水平/垂直)

功率總耗 :

2.94W (Typ.)

功率消耗

0.9/1.2W (Typ./Max.)

信號類型：

LVDS (1 ch, 6/8-bit)

接口特征 :

位置

-

類型

端子

接口詳情：

品牌

型號

腳距

腳數

數量

腳定義

廣瀨電機

DF19LA-20P-1H

1.0 mm

20 pins

1 pcs

LVDS-20P1C8B-140A

是否可換

Replaceable

形狀

-

壽命

50K(Min.) Hours

燈管電氣 :

電壓供應

19.6/20.4V (Typ./Max.)

電流供應

43mA (Typ.)

功率消耗

1.76W (Typ.)

接口特征 :

位置

-

類型

端子

接口詳情 :

品牌

型號

腳距

腳數

數量

腳定義

恩得利

3808K-F04N-02R

1.25 mm

4 pins

1 pcs

光源驅動 :

含LED驅動器

驅動電氣 :

電壓供應

10.8/12.0/12.6V (Min./Typ./Max.)

電流供應

0.17A (Typ.)

功率消耗

2.04/2.14W (Typ./Max.)

30 pcs / box

12 Kgs

405×328×301 mm (L×W×H)
