2、正常使用下，液晶屏自售出之日起予以保修1年，

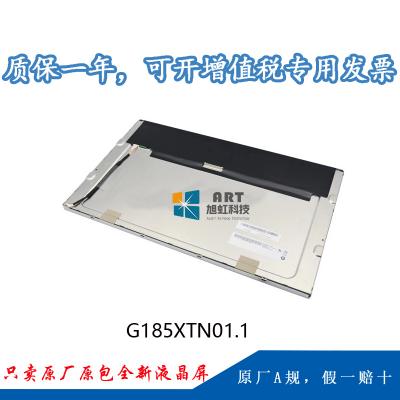

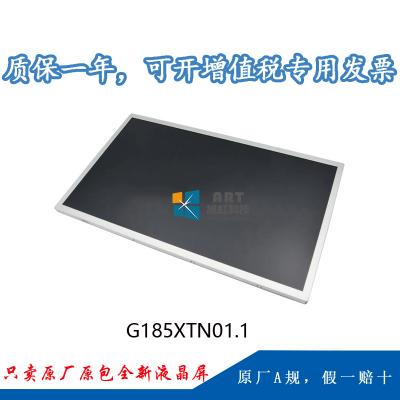

一 、友達18.5寸工業液晶模組G185XTN01.1應用詳情
|
基礎信息： |
制造商 |
友達（AUO） |
型號 |
G185XTN01.1 |
|
類型 |
a-Si TFT-LCD , 液晶模組 |
應用產品 |
工業 |
|
|
屏幕尺寸 |
18.5” |
|||
|
應用環境： |
工作溫度 |
0 ~ 60 °C |
存儲溫度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典型特征： |
廣色域，表面霧面，廣視角，風景模式，白光LED背光，信號端子正裝，寬屏，背光壽命大于5萬小時 |
|||
二 、友達18.5寸工業液晶模組G185XTN01.1結構詳情
|
像素特征： |
解析度 |
1366(RGB)×768 , WXGA |
點間距 |
0.100×0.300 (H×V)mm |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.300×0.300mm (H×V) |
|
|
結構尺寸： |
顯示區域 |
409.8(H) × 230.4(V)mm |
開口區域 |
413.4(H) × 234.0(V)mm |
|
外觀尺寸 |
430.4(H) × 254.7(V)mm |
外觀厚度 |
10.6±0.5 mm |
|
|
外觀特征 ： |
物理性質 |
平面矩形 |
外觀樣式 |
- |
|
寬高比 |
16:9 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他參數： |
重量 |
1.44Kgs (Max.) |
表面處理 |
霧面，Hard coating (3H) |
三、友達18.5寸工業液晶模組G185XTN01.1光學詳情
|
基礎信息： |
顯示亮度 |
450 cd/m² (Typ.) |
對比度 |
1000:1 (Typ.) (透射) |
|
可視角度 |
85/85/80/80 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
推薦視角 |
- |
響應時間 |
8 (Typ.)(Tr+Td) ms |
|
|
色彩性能： |
白色坐標 |
Wx:0.313; Wy:0.329 |
支持顏色 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
72% NTSC (CIE1931) |
亮度均勻性 |
1.43/1.54 (Typ./Max.)(9 points) |
四、友達18.5寸工業液晶模組G185XTN01.1電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
8.88W (Typ.) |
五、友達18.5寸工業液晶模組G185XTN01.1信號詳情
|
信號電氣： |
輸入電流 |
0.45/0.54A (Typ./Max.) |
輸入電壓 |
5.0V (Typ.) |
||
|
功率消耗 |
2.25/2.7W (Typ./Max.) |
信號接口 |
eDP (1 Lane) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
I-PEX |
20455-030E-12 |
0.5mm |
30pins |
1pcs |
EDP-30P1L-030A |
|
六、友達18.5寸工業液晶模組G185XTN01.1發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
- |
位置 |
側入式光源 |
|
可換性 |
- |
燈管形狀 |
- |
燈管壽命 |
50K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
背面 |
類型 |
包含在屏信號接口中 |
||
|
燈管驅動： |
含LED驅動器 |
|||||
|
驅動電氣： |
輸入電壓 |
12.0±1.2V |
輸入電流 |
0.53/0.64A (Typ./Max.) |
||
|
功耗 |
6.63/7.68W (Typ./Max.) |
|||||
七、友達18.5寸工業液晶模組G185XTN01.1包裝詳情
|
包裝箱： |
數量 |
尺寸 (L×W×H) |
重量 |
|
8pcs / 箱 |
520×280×355 mm (L×W×H) |
15 Kgs |
