友達

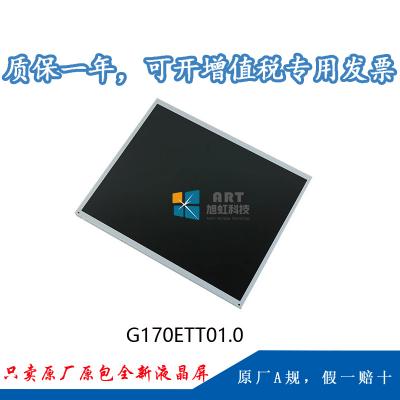

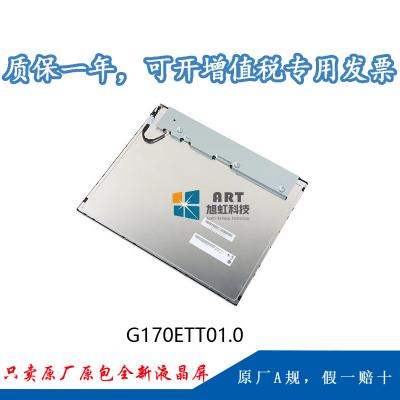

G170ETT01.0

a-Si TFT-LCD , 液晶模組

最大額定：

RoHS

工作溫度

存儲溫度

抗振能力

RoHS

0 ~ 50 °C

-20 ~ 60 °C

-

適用于：

工業

典型特征：

廣色域，廣視角，風景模式，帶觸摸屏，白光LED背光，信號端子正裝

像素特征：

分辨率

像素配置

點間距(mm)

像素間距(mm)

1280(RGB)×1024 ,   SXGA

RGB垂直條狀

0.088×0.264   (H×V)

0.264×0.264   (H×V)

結構尺寸：

顯示尺寸mm

可視尺寸mm

外觀尺寸mm

外觀厚度(mm)

337.92(H) ×   270.336(V)

-

345.56(W)×194.99(H)   mm

10.85/14.05   (Typ./Max.)

外觀特征：

物理形狀

寬高比

風景肖像

外觀樣式

平面矩形

5:4(H:V)

風景模式

-

觸摸屏：

同時觸點

多點觸摸

信號接口

USB

控制器

含有控制器

觸摸屏

投射電容觸摸屏, 光學貼合

安裝方式：

Side mounting   holes (4-M3) on left, right bezel

其它參數 :

重量

1.14Kgs (Typ.)

表面處理

Hard coating   (7H)

表面防護

帶蓋板

250 cd/m² (Typ.)

TN，常白顯示，透射式

1000 : 1 (Typ.)   (透射)

可視角度(L/R/U/D)

最佳視角

響應速度

85/85/80/80   (Typ.)(CR≥10)

-

5 (Typ.)(Tr+Td)

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

顏色數量

亮度均勻性

72% NTSC   (CIE1931)

16.7M (6-bit +   Hi-FRC)

1.25/1.33 (Typ./Max.)(9   points)

翻轉掃描 :

No

功率總耗：

9.91W (Typ.)

5.0V (Typ.)

0.6/0.72A   (Typ./Max.)

3.0/3.6W   (Typ./Max.)

接口特征：

信號類型

物理類型

接口位置

LVDS (2 ch,   8-bit)

端子

-

接口詳情：

品牌

型號

數量

腳數

腳間距

腳定義

禾昌

AL230F-A0G1D-P

1 pcs

30 pins

1.0 mm

LVDS-30P2C8B-160A

WLED

側入式光源

50K(Typ.)   (Hours)

4 strings

4串

-

接口特征：

位置

側入式光源(頂部)

WLED驅動電氣：

輸入電壓

輸入電流

功率消耗

28.8±3.6V

60/66mA   (Typ./Max.)

6.91/7.77W   (Typ./Max.)
