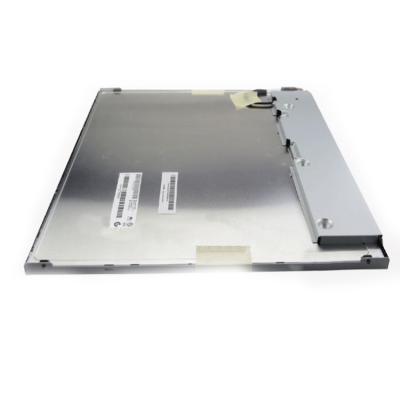

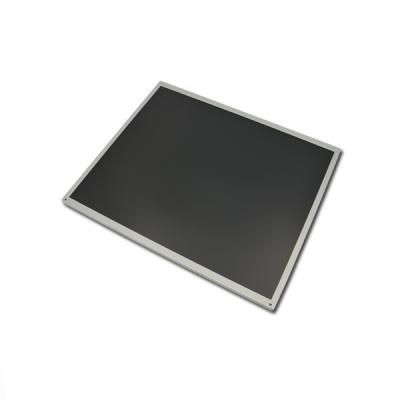

一、友達液晶模組G170EG01 V104 應用詳情
|
基本信息 : |
品牌 |
友達（AUO） |
型號 |
G170EG01 V104 |
|
類型 |
液晶模組 a-Si TFT-LCD |
應用產品 |
工業 |
|
|
對角尺寸 |
17.0" |
|||
|
應用產品： |
存儲溫度 |
-30 ~ 85 °C |
工作溫度 |
-30 ~ 85 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
寬溫，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝，表面霧面 |
|||
二、友達液晶模組G170EG01 V104 結構詳情
|
像素特征 :
|
解析度 |
1280(RGB)×1024, SXGA |
點間距 |
0.088×0.264 (H×V) |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.264×0.264 (H×V) [96PPI] |
|
|
結構尺寸 : |
顯示區域 |
337.92(H) × 270.336(V) |
開口區域 |
341.6(H) × 274.0(V) |
|
外觀尺寸 |
358.5(H) × 296.5(V) |
外觀厚度 |
12.95 (Max.) |
|
|
外觀特征 : |
物理形狀 |
平面矩形 |
外觀形狀 |
- |
|
寬高比 |
5:4 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它參數 : |
重量 |
1.35Kgs (Typ.) |
表面處理 |
霧面，Hard coating (3H) |
三、友達液晶模組G170EG01 V104 光學詳情
|
基本信息 : |
顯示亮度 |
350 cd/m² (Typ.) |
對比度 |
800:1 (Typ.) (透射) |
|
可視角度 |
80/80/60/80 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
最佳視角 |
6 o'clock |
響應時間 |
20/10 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色坐標 |
X:0.313; Y:0.329 |
支持顏色 |
16.7M (8-bit) |
|
色溫 |
6485K |
亮度均勻性 |
1.25/1.33 (Typ./Max.)(9 points) |
|
|
1931色域 : |
NTSC比值 |
71% |
sRGB覆蓋率 |
93% |
|
Adobe RGB覆蓋率 |
73% |
DCI-P3覆蓋率 |
74% |
|
|
Rec.2020覆蓋率 |
53% |
色域說明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友達液晶模組G170EG01 V104 電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
16W (Typ.) |
五、友達液晶模組G170EG01 V104 信號詳情
|
信號電氣 : |
電壓供應 |
5.0V (Typ.) |
電流供應 |
1.4/1.68A (Typ./Max.) |
||
|
功耗 |
7.0/8.4W (Typ./Max.) |
|||||
|
信號類型 : |
LVDS (2 ch, 8-bit) |
邏輯電壓 |
- |
|||
|
接口特征 : |
位置 |
背面 |
類型 |
端子 |
||
|
接口詳情 : |
品牌 |
型號 |
數量 |
腳數 |
腳距 |
腳定義 |
|
信盛精工 |
MSCKT2407P30B |
1 pcs |
30 pins |
1.0 mm |
LVDS-30P2C8B-190A |
|
六、友達液晶模組G170EG01 V104 光源詳情
|
光源特征 : |
光源類型 |
WLED |
光源形狀 |
- |
位置 |
側入式光源(頂部) |
|
數量 |
- |
是否可換 |
No |
燈管壽命 |
50K (Min.) 小時 |
|
|
接口特征 : |
位置 |
背面 |
類型 |
端子 |
||
|
接口詳情 : |
品牌 |
型號 |
數量 |
腳數 |
腳距 |
腳定義 |
|
信盛精工 |
MSB24038P6 |
1 pcs |
6 pins |
1.25 mm |
||
|
背光驅動 : |
含LED驅動器 |
|||||
|
驅動電氣 :
|
電壓供應 |
10.8/12.0/12.6V (Min./Typ./Max.) |
電流供應 |
0.75/0.83A (Typ./Max.) |
||
|
功耗 |
9.0/10.0W (Typ./Max.) |
|||||
七、友達液晶模組G170EG01 V104 包裝詳情
|
包裝箱 : |
數量 |
重量 |
包裝箱尺寸 |
|
8 pcs / 箱 |
15.2 Kgs |
448×283×397 mm (L×W×H) |
