2、正常使用下，液晶屏自售出之日起予以保修1年，

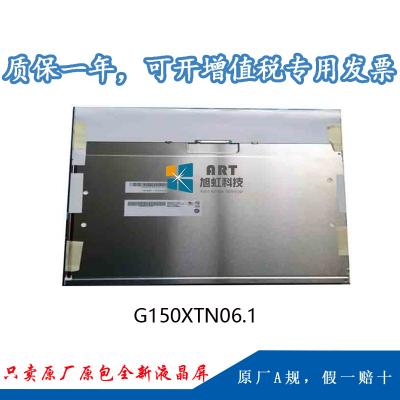

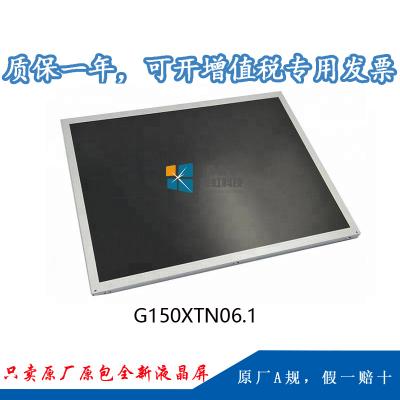

一 、友達15寸工業G150XTN06.1應用詳情
|
基礎信息： |
制造商 |
友達（AUO） |
型號 |
G150XTN06.1 |
|
類型 |
a-Si TFT-LCD , 液晶模組 |
應用產品 |
工業 |
|
|
屏幕尺寸 |
15.0” |
|||
|
應用環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-20 ~ 70 °C |
|
ROHS |
ROHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
表面霧面，6/8位灰階可選，廣視角，寬溫，背光易換，風景模式，白光LED背光，背光壽命大于7萬小時 ，信號端子正裝 |
|||
二 、友達15寸工業G150XTN06.1結構詳情
|
像素特征： |
解析度 |
1024(RGB)×768 , XGA |
點間距 |
0.099×0.297(W×H) mm |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.297×0.297(W×H) mm |
|
|
結構尺寸： |
顯示區域(mm) |
304.128(W)×228.096(H) mm |
開口區域(mm) |
310.18(H) × 234.4(V) |
|
外觀尺寸(mm) |
326.5(W)×253.5(H) mm |
外觀厚度(mm) |
6.3±0.5 |
|
|
外觀特征 ： |
物理性質 |
平面矩形 |
外觀樣式 |
- |
|
寬高比 |
4:3 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其他細節： |
重量 |
560g (Typ.) |
表面處理 |
霧面 |
三、友達15寸液晶模組G150XTN06.1 光學詳情
|
基礎信息： |
顯示亮度 |
500 cd/m² (Typ.) |
對比度 |
800:1 (Typ.) (透射) |
|
可視角度 |
80/80/70/80 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
推薦視角 |
- |
響應時間（ms） |
5.7/2.3 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐標 |
Wx:0.311; Wy:0.329 |
支持顏色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
60% NTSC (CIE1931) |
亮度均勻性 |
1.25/1.33 (Typ./Max.)(9points) |
四、友達15寸工業G150XTN06.1電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗： |
11.5W (Typ.) |
五、友達15寸工業G150XTN06.1信號詳情
|
信號電氣： |
輸入電流 |
450/750mA (Typ./Max.) |
輸入電壓 |
3.3V (Typ.) |
||
|
功率消耗 |
1.49/2.48W (Typ./Max.) |
信號接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
信盛精工 |
MSCKT2407P30 |
1.0mm |
30pins |
1pcs |
||
六、友達15寸工業G150XTN06.1發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
- |
位置 |
側入式光源(底部) |
|
可換性 |
Replaceable |
燈管形狀 |
- |
燈管壽命 |
70K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
類型 |
端子 |
||
|
燈管驅動： |
含LED驅動器 |
|||||
|
驅動電氣： |
輸入電壓 |
12.0±1.2V |
輸入電流 |
0.75A (Typ.) |
||
|
功耗 |
9.0W (Typ..) |
|||||
七、友達15寸液晶模組G150XTN06.1包裝詳情
|
包裝箱： |
數量 |
尺寸 (L×W×H) |
重量 |
|
20pcs / 箱 |
413×366×359 mm (L×W×H) |
17.0 Kgs (Max.) |
