2、正常使用下，液晶屏自售出之日起予以保修1年，

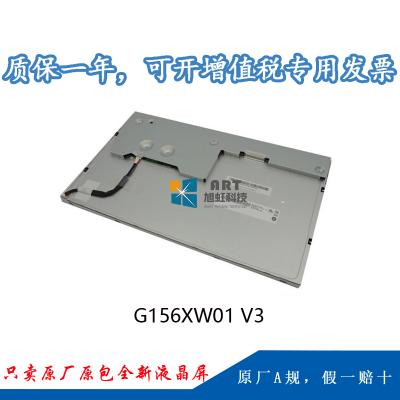

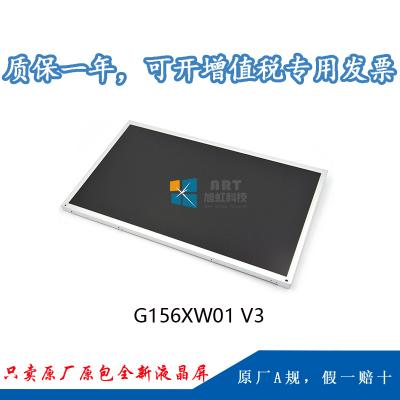

一 、友達15.6寸工業液晶模組G156XW01 V3應用詳情
|
基礎信息： |
制造商 |
友達（AUO） |
型號 |
G156XW01 V3 |
|
類型 |
a-Si TFT-LCD , 液晶模組 |
應用產品 |
工業 |
|
|
屏幕尺寸 |
15.6” |
|||
|
應用環境： |
工作溫度 |
0~ 60 °C |
存儲溫度 |
-20 ~60°C |
|
ROHS |
ROHS |
抗振性能 |
- |
|
|
典型特征： |
表面霧面，廣視角，風景模式，白光LED背光，信號端子正裝， 背光壽命大于5萬小時，寬屏 |
|||
二 、友達15.6寸工業液晶模組G156XW01 V3 結構詳情
|
像素特征： |
解析度 |
1366(RGB)×768 , WXGA |
點間距 |
0.084×0.252(W×H) mm |
|
像素排列 |
RGB垂直條狀 |
像素間距 |
0.252×0.252(W×H) mm |
|
|
結構尺寸： |
顯示區域 |
344.232(H) × 193.536(V)mm |
開口區域 |
347.54(H) × 196.83(V)mm |
|
外觀尺寸 |
363.8(H) × 215.9(V) mm |
外觀厚度 |
9.3±0.5 mm |
|
|
外觀特征 ： |
物理性質 |
平面矩形 |
外觀樣式 |
- |
|
寬高比 |
16:9 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他參數： |
重量 |
0.94/1.04Kgs (Typ./Max.) |
表面處理 |
霧面，Hard coating (3H) |
三、友達15.6寸工業液晶模組G156XW01 V3光學詳情
|
基礎信息： |
顯示亮度 |
400 cd/m² (Typ.) |
對比度 |
500:1 (Typ.) (透射) |
|
可視角度 |
85/85/80/80(Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
推薦視角 |
- |
響應時間 |
6/12 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐標 |
Wx:0.313; Wy:0.329 |
支持顏色 |
16.2M (6-bit + FRC) |
|
色域 |
67% NTSC (CIE1931) |
亮度均勻性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、友達15.6寸工業液晶模組G156XW01 V3電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
8.15/9.8W (Typ./Max.) |
五、友達15.6寸工業液晶模組G156XW01 V3信號詳情
|
信號電氣： |
輸入電流 |
0.43/0.52A (Typ./Max.) |
輸入電壓 |
5.0V (Typ.) |
||
|
功率消耗 |
2.15/2.6W (Typ./Max.) |
信號接口 |
LVDS (1 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
航空電子 |
FI-XB30SSL-HF15 |
1.0mm |
30pins |
1pcs |
LVDS-30P1C8B-170A |
|
六、友達15.6寸工業液晶模組G156XW01 V3發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
- |
位置 |
側入式光源（底部） |
|
可換性 |
No |
燈管形狀 |
- |
燈管壽命 |
50K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
類型 |
端子 |
||
|
燈管驅動： |
端子 |
|||||
|
驅動電氣： |
輸入電壓 |
12.0V (Typ.) |
輸入電流 |
0.5/0.6A (Typ./Max.) |
||
|
功耗 |
6.0/7.2W (Typ./Max.) |
|||||
七、友達15.6寸工業液晶模組G156XW01 V3包裝詳情
|
包裝箱： |
數量 |
尺寸 (L×W×H) |
重量 |
|
16pcs / 箱 |
450×375×319 mm (L×W×H) |
16.3 Kgs |
