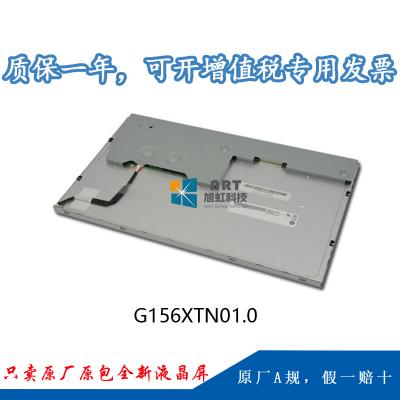

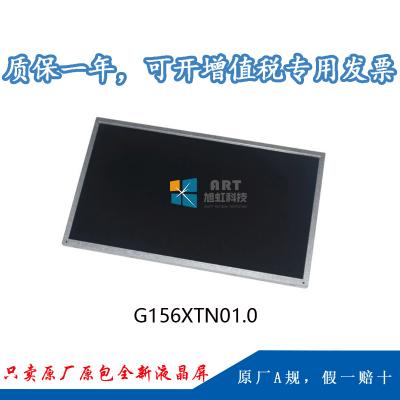

G156XTN01.0

a-Si TFT-LCD , 液晶模組

G156XTN01.0

最大額定：

RoHS

工作溫度

存儲溫度

抗振能力

RoHS

-30 ~ 85 °C

-30 ~ 85 °C

-

適用于：

工業

典型特征：

表面霧面，風景模式，寬溫，白光LED背光，背光壽命大于5萬小時，寬屏

像素特征：

分辨率

像素配置

點間距(W×H)

像素間距(W×H)

1366(RGB)×768 ,   WXGA

RGB垂直條狀

0.084×0.252 mm

0.252×0.252 mm

結構尺寸：

顯示尺寸mm

可視尺寸mm

外觀尺寸(mm)

外觀厚度

344.232(W)×193.536(H)   mm

350.4(W)×196.94(H)   mm

363.8(W)×215.9(H)   mm

9.1±0.5 mm

外觀特征：

物理形狀

寬高比

風景肖像

外觀樣式

平面矩形

16:9 (W : H)

風景模式

厚屏 (PCBA彎折, 厚度≥5.2mm)

安裝方式：

Side mounting   holes (8-M2) on left, right bezel

其他參數：

重量

表面處理

860g (Max.)

霧面，Hard coating (3H)，反射率 4.3% (Typ.)

400 cd/m² (Typ.)

TN，常白顯示，透射式

500:1 (Typ.) (透射)

可視角度(L/R/U/D)

最佳視角

響應速度

45/45/15/35   (Typ.)(CR≥10)

6 o'clock

8 (Typ.)(Tr+Td)   ms

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

顏色數量

白場色度

45% NTSC   (CIE1931)

16.7M (6-bit +   FRC)

1.33/1.43   (Typ./Max.)(5 points)

翻轉掃描：

No

功率消耗

0.66/0.79W   (Typ./Max.)

信號接口

LVDS

接口特征：

位置

-

類型

端子

信號詳情：

品牌

型號

腳距

腳數

數量

腳定義

航空電子

FI-XB30SSL-HF15

1.0 mm

30 pins

1 pcs

LVDS-30P1C8B-170A

可換性

-

燈管形狀

-

燈管壽命

50K(Min.)   (Hours)

接口特征：

位置

-

類型

端子

信號詳情：

品牌

型號

腳距

腳數

數量

腳定義

恩得利

3808K-F05N-12R

1.25mm

5pins

1pcs

燈管驅動

含LED驅動器

驅動電氣：

輸入電壓

12±1.2V

輸入電流

0.4/0.48A   (Typ./Max.)

功率消耗

4.77/5.72W   (Typ./Max.)

16pcs

-

437×369×313 mm
