2、正常使用下，液晶屏自售出之日起予以保修1年，

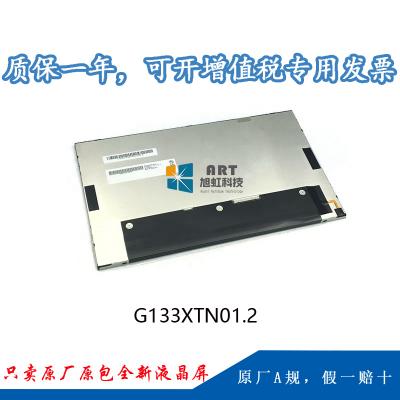

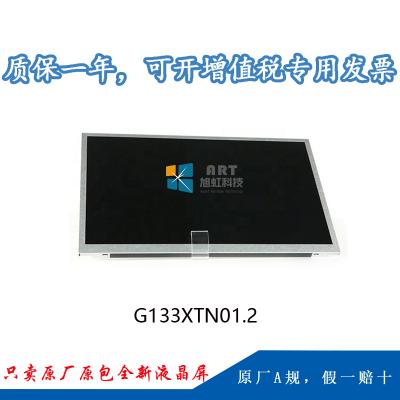

一、友達13.3寸工業液晶模組G133XTN01.2 應用詳情
|
基礎信息： |
制造商 |
AUO |
型號 |
G133XTN01.2 |
|
類型 |
a-Si TFT-LCD , 液晶模組 |
應用產品 |
工業 |
|
|
對角尺寸 |
13.3英寸 |
別名 |
- |
|
|
應用環境： |
工作溫度 |
0 ~ 50 °C |
存儲溫度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
抗振性能 |
- |
|
|
典型特征： |
表面霧面，風景模式，白光LED背光，信號端子倒裝 |
|||
二、友達13.3寸工業液晶模組G133XTN01.2 結構詳情
|
像素特征： |
解析度 |
1366(RGB)×768 , WXGA |
點間距（mm） |
0.0716×0.2148 (H×V) |
|
像素排列 |
RGB垂直條狀 |
像素間距(mm) |
0.2148×0.2148 (H×V) |
|
|
結構尺寸： |
顯示區域(mm) |
293.42(H) × 164.97(V) |
開口區域(mm) |
- |
|
外觀尺寸(mm) |
306.3(H) × 197.2(V) |
外觀厚度(mm) |
3.0 (Max.) |
|
|
外觀特征： |
物理形狀 |
平面矩形 |
外觀樣式 |
- |
|
寬高比 |
16:9 (H:V) |
風景肖像 |
風景模式 |
|
|
安裝方式： |
Face mounting holes (8 pcs) on up, down slugs |
|||
|
其他參數： |
重量 |
255g (Max.) |
表面處理 |
霧面，Hard coating (3H) |
三、友達13.3寸工業液晶模組G133XTN01.2 光學詳情
|
基礎信息： |
顯示亮度 |
300 cd/m² (Typ.) |
對比度 |
400:1 (Typ.) (透射) |
|
可視角度 |
70/70/50/60 (Typ.)(CR≥10) |
顯示模式 |
TN，常白顯示，透射式 |
|
|
推薦視角 |
- |
響應時間（ms） |
5.7/2.3 (Typ.)(Tr/Td) |
|
|
色彩性能： |
白色坐標 |
Wx:0.313; Wy:0.329 |
支持顏色 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
46% NTSC (CIE1931) |
亮度均勻性 |
1.25 (Max.)(9 points) |
四、友達13.3寸工業液晶模組G133XTN01.2 電子詳情
|
幀頻率 : |
60Hz |
|
翻轉掃描 : |
No |
|
功率總耗 : |
3.0W (Max.) |
五、友達13.3寸工業液晶模組G133XTN01.2 信號詳情
|
信號電氣： |
電壓供應 |
3.3V (Typ.) |
電流供應 |
0.2/0.21A (Typ./Max.) |
|
功率消耗 |
0.66/0.76W (Typ./Max.) |
|||
|
信號類型： |
LVDS (1 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
|
接口詳情： |
型號 |
腳數 |
數量 |
|
|
FH41-40S0.5SH(0.5) |
40pins |
1pcs |
||
六、友達13.3寸工業液晶模組G133XTN01.2 光源詳情
|
光源特征： |
光源類型 |
WLED |
位置 |
側入式光源 |
|
壽命 |
20K(Typ.) Hours |
|||
|
接口特征： |
類型 |
包含在屏信號接口中 |
||
|
光源驅動： |
含LED驅動器 |
|||
|
驅動電氣： |
電壓供應 |
5.0/12.0/21.0V (Min./Typ./Max.) |
電流供應 |
0.18A (Typ.) |
|
功率消耗 |
2.1/2.3W (Typ./Max.) |
|||
七、友達13.3寸工業液晶模組G133XTN01.2 包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 |
|
45 pcs / box |
- |
436×374×273 mm (L×W×H) |
