2、正常使用下，液晶屏自售出之日起予以保修1年，

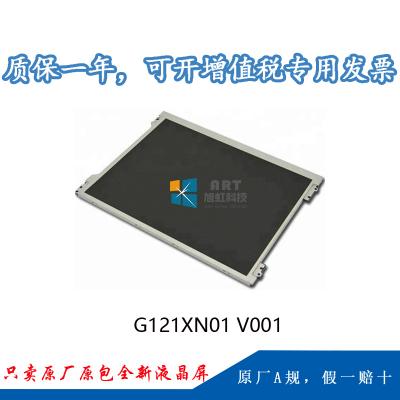

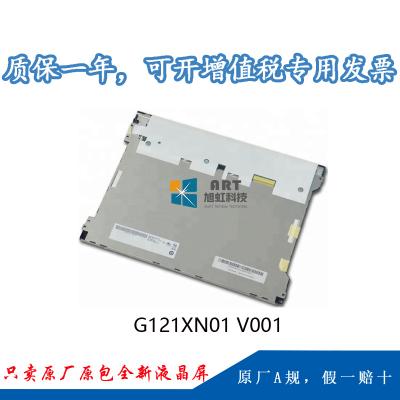

一、友達12.1寸液晶模組G121XN01 V001 應用詳情
| 基本信息： | 面板品牌 | AUO | 面板型號 | G121XN01 V001 |
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | 型號別名 | ||
| 工作環境： | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
| RoHS狀態 | RoHS | 耐振動性 | ||
| 典型特征 : | 廣色域，表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，白光LED背光，背光壽命大于5萬小時，信號端子正裝，180°翻轉顯示 | |||
二、友達12.1寸液晶模組G121XN01 V001 結構詳情
| 像素特征 : | 像素數量 | 800(RGB)×600 , SVGA | 點間距 | 0.120×0.120 mm(H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.240×0.240 mm mm (H×V) | |
|
結構尺寸 : |
顯示區域 | 245.76×184.32mm(H×V) | 可視區域 | 250.8×189.4 mm (H×V) |
| 外觀尺寸 | 279×209 mm (H×V) | 外觀厚度 | 6.0/9.0 (Typ./Max.) mm | |
|
外觀特征 : |
外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3 (H:V) | |||
| 安裝孔位 : | Face mounting holes (4-Φ3.4, 3-R1.7) on left and right bezel | |||
| 其它特征 : | 重量 | 510g (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達12.1寸液晶模組G121XN01 V001 光學詳情
|
基本信息： |
面板亮度 | 500 cd/m² (Typ.) | 對比度 | 700:1 (Typ.) (透射) |
| 可視角度 | 80/80/70/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 最佳視角 | 6 o'clock | 反應時間 | 25/10 (Typ.)(Tr/Td) ms | |
|
色彩性能： |
白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度變化 | 1.33 (Max.)(5 points) |
四、友達12.1寸液晶模組G121XN01 V001 電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (180°) |
| 功率消耗 : | 6.80W (Typ.) |
五、友達12.1寸液晶模組G121XN01 V001 背光詳情
|
背光特征 : |
燈管類型 | WLED | 燈管形狀 | 2串 | 燈管壽命 | 50K(Min.) (Hours) |
| 是否可換 | No | 數量 |
9S2P |
位置 | 側入式光源(頂部) | |
|
接口特征 : |
類型 | 端子 | ||||
| 燈管驅動 | 含LED驅動器 | |||||
|
接口詳情 : |
品牌 | 型號 | 腳間距 | 腳數 | 數量 | |
| 恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1pcs | ||
|
驅動電氣 : |
電壓輸入 |
10.8/12.0/12.6V (Min./Typ./Max.) |
電流輸入 | 0.49A (Typ.) | ||
| 功耗 | 5.88/7.5W (Typ./Max.) | |||||
六、友達12.1寸液晶模組G121XN01 V001 信號詳情
| 信號系統 : | LVDS (1 ch, 6/8-bit) | |||||
|
信號電氣： |
電壓輸入 | 3.3V (Typ.) | 電流輸入 | 280/336mA (Typ./Max.) | ||
| 功耗 | 0.924/1.11W (Typ./Max.) | |||||
| 接口特征： | 類型 | 端子 | 位置 | 背面 | ||
|
端子詳情 : |
品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 信盛精工 | MSB240420E | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-080B | |
七、友達12.1寸液晶模組G121XN01 V001包裝詳情
包裝箱 : |
數量 | 重量 | 尺寸 (L×W×H) |
| 20 pcs / 箱 | 14.8 Kgs | 570×320×420 mm |
