2、正常使用下，液晶屏自售出之日起予以保修1年。
?

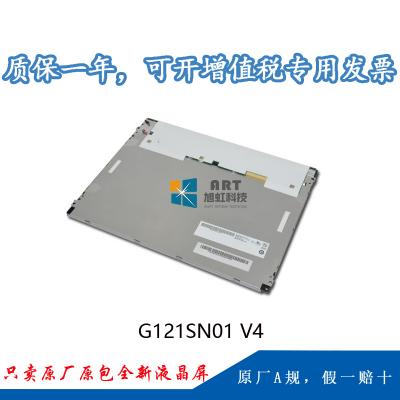

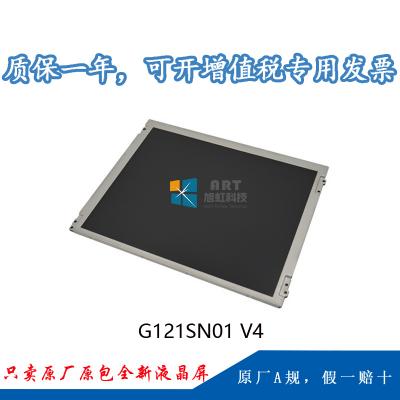

一、友達12.1寸寬溫工控液晶屏G121SN01 V4基本參數
|
品牌 |
友達 (AUO) |
型號名稱 |
G121SN01 V4 |
|
屏幕尺寸 |
12.1" |
屏幕類型 |
液晶模組, a-Si TFT-LCD |
|
分辨率 |
800(RGB)×600 [SVGA] |
像素配置 |
RGB垂直條狀 |
|
顯示尺寸 |
246*184.5 mm (H*V) |
外觀尺寸 |
279 *209 mm (H*V*D) |
|
可視尺寸 |
249.05*188.3 mm (H*V) |
表面處理 |
霧面，Hard coating(3H) |
|
亮度 |
450cd/m²(Typ.) |
對 比 度 |
700 : 1 (Typ.) [透射] |
|
最佳角度 |
6 o'clock |
光學模式 |
TN，常白顯示，透射式 |
|
可視角度 |
80/80/65/75 (Typ.)(CR≥10) |
響應速度 |
25/10 (Typ.)(Tr/Td) ms |
|
顏色數量 |
262K/16.2M , 55% [CIE1931] |
背光類型 |
9S2P WLED , 50K小時 , 含LED驅動器 |
|
屏幕重量 |
580g (Max.) |
適用于 |
工業 |
|
刷新頻率 |
60Hz |
觸摸功能 |
無觸摸 |
|
信號系統 |
LVDS (1 ch, 6/8-bit) ,端子 , 20 pins |
功耗 |
6.7W (Typ.) |
|
供應電壓 |
3.3V (Typ.) |
溫度范圍 |
存儲溫度: -30 ~ 85 °C 工作溫度: -30 ~ 85 °C |
二、友達12.1寸寬溫工控液晶屏G121SN01 V4信號詳情
|
接口類型 |
LVDS (1 ch, 6/8-bit) |
|
||
|
信號電氣： |
電壓輸入 |
3.3V (Typ.) |
電流輸入 |
280mA (Typ.) |
|
FPC詳情 : |
腳間距 |
1.25 mm |
數量 |
1 pcs |
|
腳數 |
20 pins |
信號電氣功耗 |
0.924W (Typ.) |
|
三、友達12.1寸寬溫工控液晶屏G121SN01 V4背光詳情
|
背光類型 |
WLED |
是否可換 |
Replaceable |
|
背光數量 |
9S2P |
燈管形狀 |
2串 |
|
背光壽命 |
50K(Min.) (Hours) |
位置 |
側入式光源(頂部) |
|
電壓輸入 |
28.8/32.9V (Typ./Max.) |
電流輸入 |
80mA (Typ.) |
|
背光功耗 |
4.9/5.6W (Typ/Max.) |
類型 |
端子 |
|
接口位置 |
背光驅動 |
含LED驅動器 |
四、友達12.1寸寬溫工控液晶屏G121SN01 V4包裝詳情
|
包裝箱： |
數量 |
重量 |
尺寸 (L×W×H) |
|
20 pcs / 箱 |
14.8 Kgs |
570×320×420 mm |
