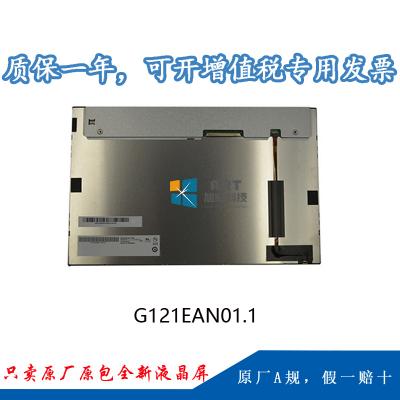

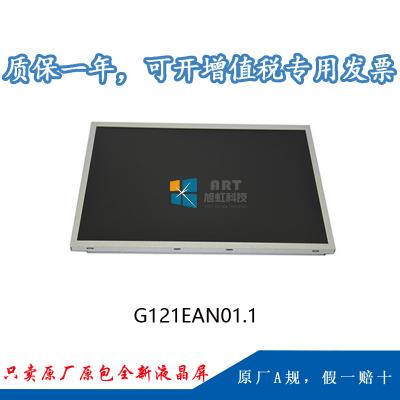

一、友達12.1寸液晶模組G121EAN01.1 應用詳情
|
基本信息： |
面板品牌 | AUO | 面板型號 | G121EAN01.1 |
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
|
工作環境： |
工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
| RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s²) | |
| 典型特征 : | 廣色域，表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，白光LED背光，背光壽命大于5萬小時，寬屏 | |||
二、友達12.1寸液晶模組G121EAN01.1 結構詳情
|
像素特征 : |
像素數量 | 1280(RGB)×800 , WXGA | 點間距 | 0.068×0.204 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.204×0.204 mm (H×V) | |
|
結構尺寸 : |
顯示區域 | 261.12×163.2 mm (H×V) | 可視區域 | 264.22×168.12 mm (H×V) |
| 外觀尺寸 | 278×184 mm (H×V) | 外觀厚度 | 9.29 (Max.) mm | |
|
外觀特征 : |
外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 16:10 (H:V) | |||
| 安裝孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : |
重量 |
480g (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達12.1寸液晶模組G121EAN01.1 光學詳情
|
基本信息 :
|
面板亮度 | 400 cd/m² (Typ.) | 對比度 |
1000:1 (Typ.) (透射) |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | IPS，常黑顯示，透射式 | |
| 最佳視角 | 全視角 | 反應時間 | 25 (Typ.)(Tr+Td) ms | |
|
色彩性能 :
|
白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度變動 | 1.33 (Max.)(5 points) |
四、友達12.1寸液晶模組G121EAN01.1 電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率消耗 : | 7.05W (Max.) |
五、友達12.1寸液晶模組G121EAN01.1 背光詳情
|
背光特征 : |
燈管類型 | WLED | 燈管壽命 | 50K(Min.) (Hours) |
| 位置 | 側入式光源 | |||
|
接口特征 : |
類型 | 包含在屏信號接口中 | ||
| 燈管驅動 | 含LED驅動器 | |||
|
驅動電氣 : |
電壓輸入 | 10/12/15V (Min./Typ./Max.) | 電流輸入 | 0.45A (Typ.) |
| 功耗 | 5.4W (Typ.) | |||
六、友達12.1寸液晶模組G121EAN01.1 信號詳情
| 信號系統 : | LVDS (1 ch, 6/8-bit) | |||||
|
信號電氣 : |
電壓輸入 | 3.3V (Typ.) | 電流輸入 | 458mA (Max.) | ||
| 功耗 | 1.65W (Max.) | |||||
| 接口特征 : | 類型 | 端子 | ||||
|
端子詳情 : |
品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 慶良 | 093G30-B0001A-1 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-105A | |
七、友達12.1寸液晶模組G121EAN01.1 包裝詳情
|
包裝箱 : |
數量 | 重量 | 尺寸 (L×W×H) |
| 20 pcs / 箱 | 15.5 Kgs | 450×375×320 mm |
