1、我公司G101STN01.0為友達光電原廠原裝全新液晶屏A規液晶屏;質量符合原廠的質量協議及技術協議標準(簡稱IIS準);
2、正常使用下，液晶屏自售出之日起予以保修1年，

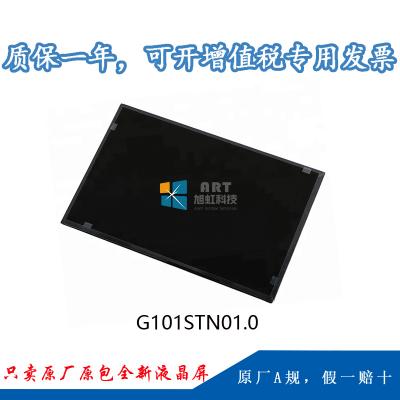

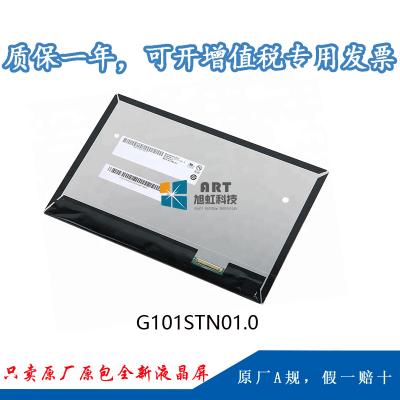

一、友達液晶模組G101STN01.0應用詳情
| 基礎信息 : | 制造商 | 友達（AUO） | 型號 | G101STN01.0 |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
| 對角尺寸 | 10.1" | |||
| 應用環境 : | 存儲溫度 | -30 ~ 70 °C | 工作溫度 | -10 ~ 60 °C |
| RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 : | 白光LED背光，含LED驅動器，端子倒裝，6/8位灰階可選，表面霧面 | |||
二、友達液晶模組G101STN01.0 結構詳情
| 像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 點間距(mm) | 0.0725×0.2088 mm |
| 像素排列 | RGB垂直條狀 | 像素間距(mm) | 0.2175×0.2088 mm [117PPI] | |
| 結構尺寸 : | 顯示區域(mm) |
222.72(W)×125.28(H) | 開口區域(mm) | 226.34(W)×128.1(H) |
| 外觀尺寸(mm) | 235(W)×143(H) mm | 外觀厚度(mm) | 4.9/5.2 (Typ./Max.) mm | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它參數 : | 重量 | 180g (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G101STN01.0 光學詳情
| 基礎信息 : | 顯示亮度 | 250 cd/m² (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
| 可視角度 | 70/70/60/60 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
| 推薦視角 | - | 響應時間(ms) | 7/9 (Typ.)(Tr/Td) ms | |
| 色彩性能 : | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 262K/16.7M (6-bit / 6-bit +Hi- FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25 (Max.)(5 points) | |
| 1931色域 : | NTSC比值 | 47% | sRGB覆蓋率 | 65% |
| Adobe RGB覆蓋率 | 49% | DCI-P3覆蓋率 | 48% | |
| Rec.2020覆蓋率 | 35% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友達液晶模組G101STN01.0 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 2.53W (Max.) |
五、友達液晶模組G101STN01.0信號詳情
| 信號電氣 : | 電壓供應 | 3.3V (Typ.) | 電流供應 | 140/160mA (Typ./Max.) | ||
| 功率消耗 | 0.53W (Max.) | |||||
| 信號類型 : | LVDS (1 ch, 6/8-bit) | |||||
| 接口特征 : | 位置 | 屏體下部左邊 | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| I-PEX | 20455-040E-12R | 0.5 mm | 40 pins | 1pcs | ||
六、友達液晶模組G101STN01.0光源詳情
| 光源特征 : | 光源類型 | WLED | 數量 | - | 位置 | 側入式光源 |
| 是否可換 | - | 形狀 | - | 壽命 | 15K (Min.) 小時 | |
| 接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
| 光源驅動 : | 含LED驅動器 | |||||
| 驅動電氣 : | 電壓供應 | 5.0/12.0/23.0V (Min./Typ./Max.) | 電流供應 | 150/165mA (Typ./Max.) | ||
| 功率消耗 | 2.0W (Max.) | |||||
七、友達液晶模組G101STN01.0 包裝詳情
| 包裝箱 : | 數量 | 重量 | 尺寸(L×W×H) |
| 35 pcs / box | 9.0 Kgs | 484×328×257 mm |
