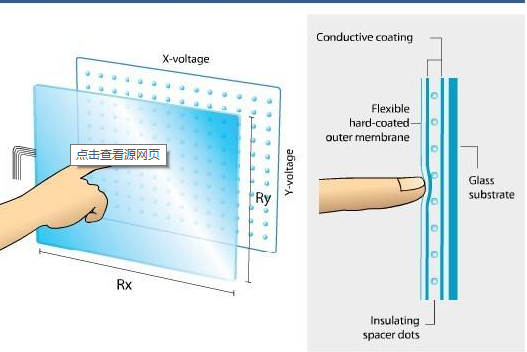

電阻式觸摸屏是一種傳感器，它將矩形區域中觸摸點(X,Y)的物理位置轉換為代表X坐標和Y坐標的電壓。很多LCD模塊都采用了電阻式觸摸屏，這種屏幕可以用四線、五線、七線或八線來產生屏幕偏置電壓，同時讀回觸摸點的電壓。

　　電涂層材料有：

　　A、ITO,氧化銦,弱導電體,特性是當厚度降到1800個埃以下時會突然變得透明,透光率為80%,再薄下去透光率反而下降,到300埃厚度時又上升到80%。ITO是所有電阻技術觸摸屏及電容技術觸摸屏都用到的主要材料,實際上電阻和電容技術觸摸屏的工作面就是ITO涂層。

　　B、鎳金涂層,五線電阻觸摸屏的外層導電層使用的是延展性好的鎳金涂層材料,外導電層由于頻繁觸摸,使用延展性好的鎳金材料目的是為了延長使用壽命,但是工藝成本較為高昂。鎳金導電層雖然延展性好,但是只能作透明導體,不適合作為電阻觸摸屏的工作面,因為它導電率高,而且金屬不易做到厚度非常均勻,不宜作電壓分布層,只能作為探層。

　　四線電阻屏

　　四線電阻模擬量技術的兩層透明金屬層工作時每層均增加5V恒定電壓:一個豎直方向,一個水平方向。總共需四根電纜。特點:高解析度,高速傳輸反應。表面硬度處理,減少擦傷、刮傷及防化學處理。具有光面及霧面處理。一次校正,穩定性高,永不漂移。

　　五線電阻屏

　　五線電阻技術觸摸屏的基層把兩個方向的電壓場通過精密電阻網絡都加在玻璃的導電工作面上,我們可以簡單的理解為兩個方向的電壓場分時工作加在同一工作面上,而外層鎳金導電層只僅僅用來當作純導體,有觸摸后分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。

　　五線電阻觸摸屏內層ITO需四條引線,外層只作導體僅僅一條,觸摸屏得引出線共有5條。特點:解析度高,高速傳輸反應。表面硬度高,減少擦傷、刮傷及防化學處理。同點接觸3000萬次尚可使用。導電玻璃為基材的介質。一次校正,穩定性高,永不漂移。五線電阻觸摸屏有高價位和對環境要求高的缺點。

　　電阻屏的局限

　　不管是四線電阻觸摸屏還是五線電阻觸摸屏,它們都是一種對外界完全隔離的工作環境,不怕灰塵和水汽,它可以用任何物體來觸摸,可以用來寫字畫畫,比較適合工業控制領域及辦公室內有限人的使用。電阻觸摸屏共同的缺點是因為復合薄膜的外層采用塑膠材料,不知道的人太用力或使用銳器觸摸可能劃傷整個觸摸屏而導致報廢。不過,在限度之內,劃傷只會傷及外導電層,外導電層的劃傷對于五線電阻觸摸屏來說沒有關系,而對四線電阻觸摸屏來說是致命的。

　　杭州旭虹科技有限公司是一家工業彩色液晶模塊及工控顯示產品和觸摸屏控制的技術型公司，專業工業液晶顯示驅動方案供應商，為企業單位通過液晶屏產品及顯示驅動方案進行終端設備的顯示及觸摸控制。我司長期穩定供應3.5"-32"工業液晶屏，tft lcd液晶屏品牌多樣化，型號齊全，可以滿足不同客戶不同應用環境下的，醫療、車載特殊行業寬溫，高亮，廣視角工業液晶屏全部穩定供應。
