tft-lcd是英文thin film transistor-liquid crystal display字頭的縮寫，意思是薄膜晶體管液晶顯示器。tft-lcd是利用在si上進行微電子精細加工的技術，移植到在大面積玻璃上進行tft陣列的加工，再將該陣列基板與另一片帶彩色濾色膜的基板，利用已成熟的lcd技術，形成一個液晶盒相結合，再經過后工序如偏光片貼覆等過程，最后形成液晶顯示器。

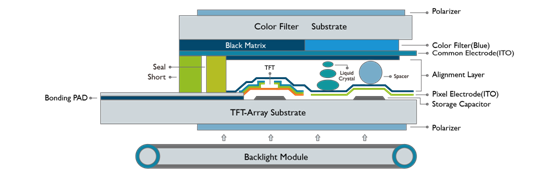

　　其中TFT LCD結構主要由彩色濾光片(Color filter, CF)、TFT數組(TFT Array)基板和背光組件(Backlight)三大部分所組成，如圖1 所示

TFT-LCD原理及結構

　　TFT LCD的顯像方式為于上下透明電極間灌入液晶層，藉由灌入畫素(Pixel)電極電壓的方式來控制液晶夾層電場大小，進而調節穿透光的強度，使產生介于全亮與全暗之間的灰階畫面(Gray level)。TFT-LCD的每個Pixel均具有一組TFT來控制其電壓值，而欲使背光組件產生并透過LC的光線具有不同的顏色，則需要紅、藍、綠(R/B/G)三種顏色的色阻成膜在CF玻璃上，搭配灰階產生全彩效果;在分別完成TFT數組和CF基板制作后，接著將CF上板與TFT下板間灌注LC并對組貼合，最后附上偏光板(Polarizer)，此段制程稱為「LCD制程」。

　　而最后的「LCM制程」，其為驅動IC以及控制電路板(PCBA)與玻璃基板的連接 (JI Process)，之后再與背光組件進行組裝(MA Process) ，最后就是模塊的點燈檢測等制程，如圖2所示。

圖2. TFT-LCD模塊制程
