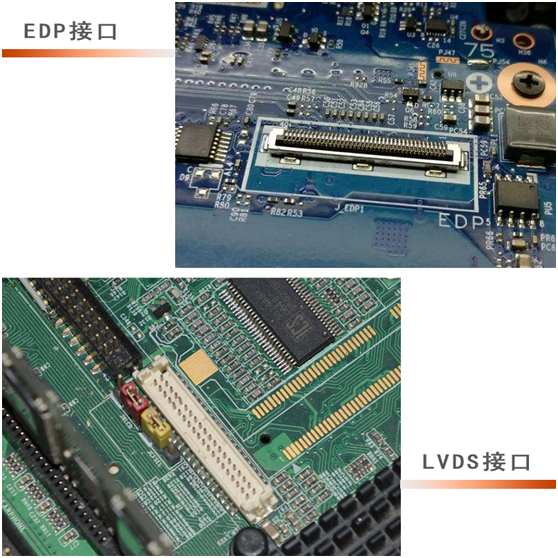

一、EDP接口簡介

　　EDP接口是一種基于DisplayPort架構和協議的一種全數字化接口，英文全稱為Embedded DisplayPort。一般應用于筆記本、平板、電腦顯示屏的通訊接口，采用EDP顯示接口的電腦分辨率會比LVDS接口的顯示分辨率高，高清屏一般采用的是 EDP通信接口，能實現廣視角的功能。EDP屏線的屏接口為0.3-0.5小間距焊接式扁平線，EDP通道分類可以分為單通道與雙通道。EDP屏線一般為2組、3組、5組、8組絞線，常見的EDP屏線為2組、3組信號絞線。

　　二、LVDS接口簡介

　　LVDS接口是一種低擺幅的差分信號技術，英文全稱為Low Voltage Differential Signaling。它是為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。LVDS使得信號能在差分PCB線對或平衡電纜上以幾百Mbps的速率傳輸，采用低壓幅和低電流驅動輸出，實現了低噪聲和低功耗。LVDS屏線分為標清線與高清線兩種。LVDS高清線為0.5間距雙排，即JAE FIRE51P高清線。LVDS標清線為1.0間距、1.25間距，端子為鉚壓式組裝而成。LVDS接口廣泛的應用于工控一體機。



總結 LVDS接口最大的特點，是采用低壓和低電流驅動方式，實現了低噪聲和低功耗。而EDP接口的特點，是采用微封包結構，能夠實現多數據的同時傳輸，電路簡潔，較小的電磁干擾。因此EDP接口的傳輸速率遠高于LVDS接口，高清屏一般采用的是EDP通信接口，從而實現廣視角的功能。 我們以同樣分辨率的液晶顯示屏為例，若采用LVDS接口，則數據傳輸線需20多對，若換成EDP接口，則只需要4至6對線就可以了。因此EDP在高分辨率的高清屏領域優勢更明顯。目前，工業工控液晶屏大量采用EDP接口，用來提高顯示面板與處理器間的數據傳輸速度，EDP接口在高清屏、全視角屏領域已成為主流。當然，LVDS也因為自身低功耗的特點，滿足了不同用戶的需求，在工業液晶屏領域被廣泛應用。
