EJ080NA-05B 設計變更，預計2023年5月切換，預計會缺貨

　　EJ080NA-05B因IC停產，加工廠從原來的佛山遷移至南京，近幾個月會面臨停產的，變更后的EJ080NA-05B產品預計2023年5月份會量產，EJ080NA-05B變更項目有15條，新型號可能不能完全兼容直接使用。我們根據群創原廠變更通知書，整理出EJ080NA-05B具體變更情況

　　變更主題

　　Subject of Change

　　EJ080NA-05B 設計變更

　　EJ080NA-05B design change.

　　變更原因

　　Reason of Change

　　1.因 Nova IC EOL，新開 panel T1 8061。

　　1.Because of nova IC EOL,the new panel project T1 8061

　　2.模組生產廠區從佛山移轉至南京。

　　2.LCM factory transfer from FS to NJ site.

　　變更內容

Item	Detail	Before	After	Remark
1	IC 架構 IC changes	1Source(NT39419B)+2Gat e(NT39211) 1Source	1Source(EK79713BCGB)+1 Gate(EK73215BCGA)
2	Polarizer	Up-POL 矢印 Mark M1 Down-POL 矢印 Mark Q Up-POL Mark M1 Down-POL Mark Q	Up-POL 矢印 Mark D Down-POL 矢印 Mark D Up-POL Mark D Down-POL Mark D
3	CR	Min.400/Typ.500	Min.800/Typ.1000
4	Lv(cd/m2)	Min.200/Typ.250	Min.250/Typ.300
5	取消 Masking-Tape Cancel Masking-Tape	Panel 左側貼附遮光膠帶 Panel attach Masking-tape to the left side	去掉遮光膠帶 Cancel Masking-Tape
6	MFPC 增加二維碼 MFPC add QR codes	無二維碼 NO QR codes	增加二維碼 Add QR codes
7	MFPC 焊接 Pin 加 寬 MFPC weld Pin width	焊接 Pin 寬 1mm Weld Pin 1mm	焊接 Pin 寬 1.2mm Weld Pin 1.2mm
8	BLU 反射變更 BLU reflector change	帝人 UXQ1-150	長陽 EST-150
9	BLU 增光變更 BLU BEF change	光耀 KL88B-134HG	光耀 SH26I-155
10	BLU L-Bar結構變 更 BLU L-Bar structure change	Pin 寬 0.8mm/溢錫孔 R0.3/ 溢錫孔數量 2Pin*2/溢錫孔位 置錯位 Pin width 0.8mm/Tin over flow hole R0.3/Tin overflow hole number 2Pin*2/Tin overflow hole mismatch	Pin 寬 0.9mm/溢錫孔 R0.175/ 溢錫孔數量 2Pin*1/溢錫孔位置 平齊 Pin width 0.9mm/Tin over flow hole R0.175/Tin overflow hole number 2Pin*1/Tin overflow hole flush
11	BLU上鐵框破孔位 置上移 The hole of BLU up bezel moved up	破孔位置距底面 2.3101mm The distance from hole to bottom 2.3101mm	破孔位置距底面 1.4801mm The distance from hole to bottom 1.4801mm
12	BLU 下鐵/膠框破 孔變更 BLU bottom bezel/frame hole change	凸包下無破孔/膠框無避讓 Bumb have no hole/Frame have no slotting	凸包增加破孔結構/凸包對應位置 下鐵外擴，膠框避讓 Bumb add holes/ bottom bezel expansion,frame add slotting
13	BLU膠框凸包距底 面距離增加 The distance from bumb to bottom increase	距底部 1.01mm To bottom 1.01mm	距底部 1.21mm To bottom 1.21mm
14	BLU膠框地側增加 1 個膠框卡扣 The down side of BLU add a clip	地側無膠框卡扣 The down side have no clip	地測增加一個膠框卡扣，下鐵框對 應位置破孔 The down side add a clip,bottom bezel add hole
15	BLU膠框材質變更 Frame materials change	FG-0610B	PC122B

　　變更圖面

　　1. IC架構

　　設變前 Before change

　　IC架構1顆source IC(NT39419B)+2顆gate IC(NT39211)架構

　　IC :1PC source IC(NT39419B)+2PCS gate IC(NT39211)

　　設變後After change

　　1顆source IC(EK79713BCGB)+1顆gate IC(EK73215BCGA)架構

　　1PC source IC(EK79713BCGB)+1PC gate IC(EK73215BCGA)

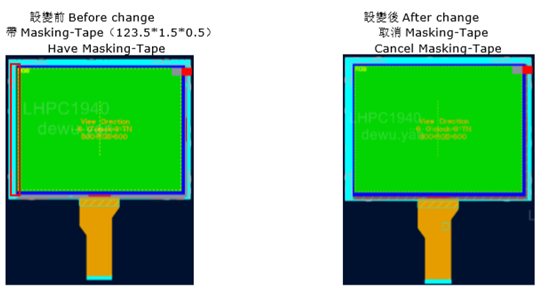

5. 取消Masking-Tape;

　　Cancel Masking-Tape

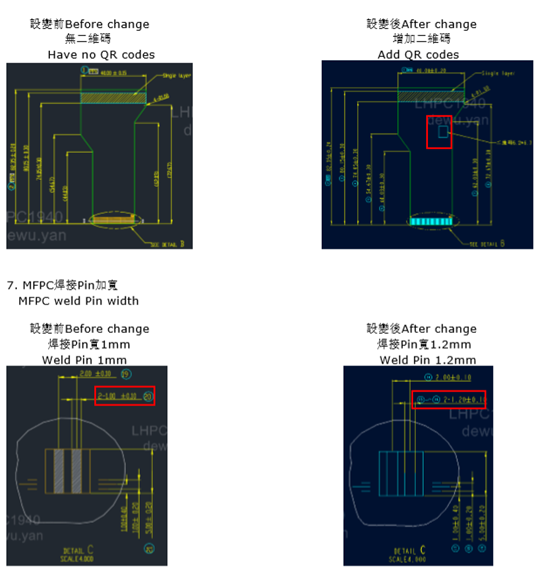

6. MFPC增加二維碼(影響模組外觀)

　　MFPC add QR codes(Affect the appearance of module)


8. BLU反射變更

　　BLU reflector change

　　設變前Before change

　　帝人UXQ1-150

　　設變後After change

　　長陽EST-150

9. BLU增光變更

　　BLU BEF change

　　設變前Before change

　　光耀KL88B-134HG

　　設變後After change

　　光耀SH26I-155

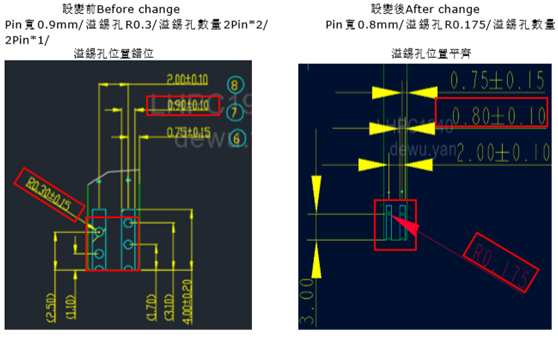

10. BLU L-Bar焊接pin結構變更(會影響模組外觀)　
　BLU L-Bar structure change(Affect the appearance of module)
　

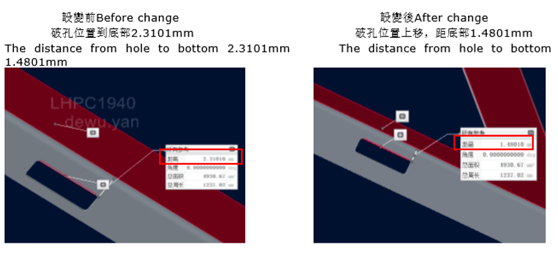

11.BLU上鐵框破孔位置上移(對模組外觀有影響)

　　The hole of BLU up bezel moved up(Affect the appearance of module)

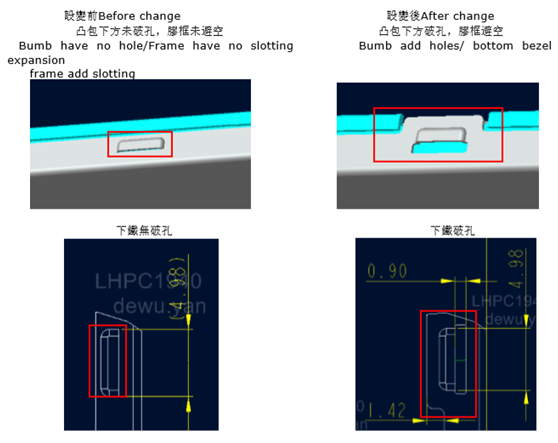

12. BLU下鐵/膠框破孔變更

　　BLU bottom bezel/frame hole change

13.膠框凸包距底面距離增加0.2mm；

 Frame materials change

設變前Before change
 FG-0610B
設變後After change
PC-122B

Contents of Change
 1、外觀差異 Look difference
 ■Yes   □No
2、功能差異 Function difference
 □Yes   ■No



變更管理
 Change Control
1、規劃時間 Planning Time:  2023 年 3 月
2、切換時間 Switching Time:  2023 年 5 月
3、產品包裝 Product Package
 ■The same box   □The different box
4、產品規格書 Product Spec
 □No change      ■Change
